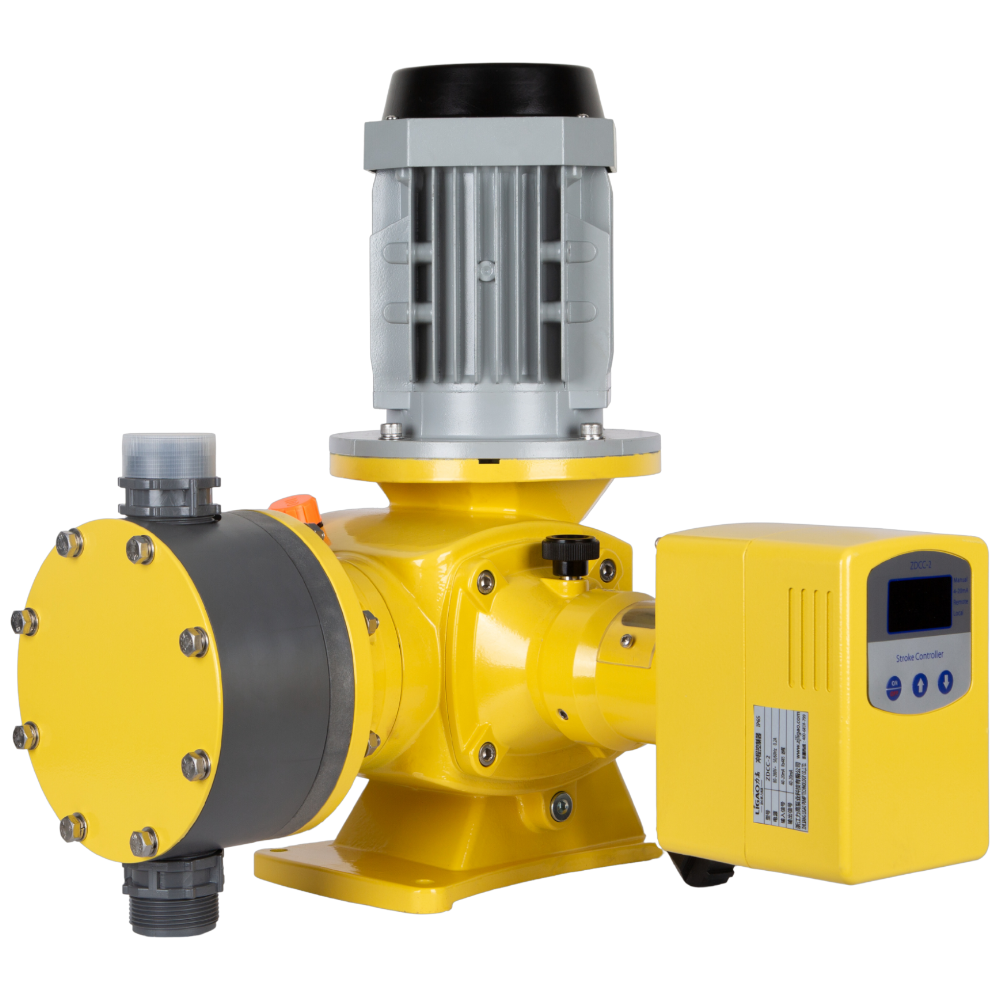

Насосы серии Ligao GB — объёмные мембранные дозирующие насосы с механическим приводом без возвратной пружины. Предназначены для точного дозирования жидких сред в химической, нефтяной, пищевой, фармацевтической промышленности, а также в сельском хозяйстве и экологии, там, где важна надёжность и точность

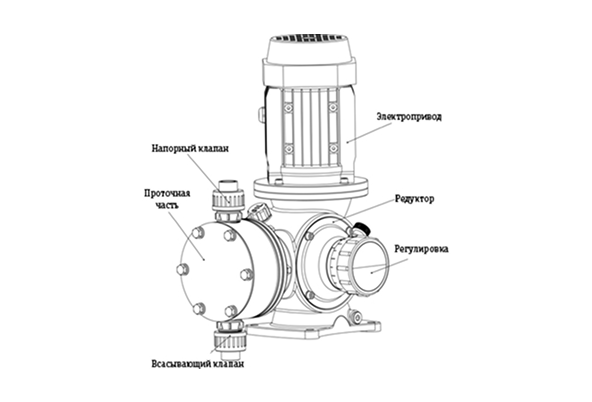

Конструкция и принцип работы
Насос состоит из трёх основных узлов:
- Двигательной части (двигатель + редуктор)
- Приводного механизма (кулачковый вал, толкатель)
- Проточной части (головка, мембрана, обратные клапаны)
Мембрана выполнена из пятислойного композитного материала с усиливающей пластиной из нержавеющей стали, что гарантирует устойчивость к химическому и механическому износу. Обратные клапаны шарового типа — на входной и выходной патрубки — самоочищаются при работе, легко разбираются и обслуживаются
Конструкция
Калибровка

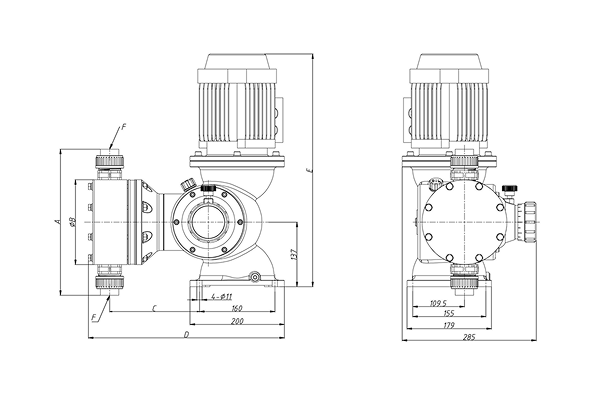

Габариты
Во всасывающем ходе мембрана движется назад, создаётся разрежение, при котором открывается входной клапан и жидкость поступает в рабочую камеру. При ходе нагнетания мембрана движется вперёд, входной клапан закрывается, выходной открывается, и жидкость под давлением подаётся в напорную магистраль. Цикл повторяется стабильно, обеспечивая точное дозирование

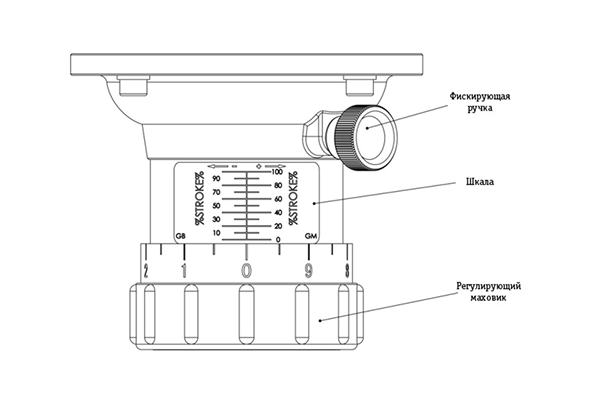

Настройка расхода и калибровка

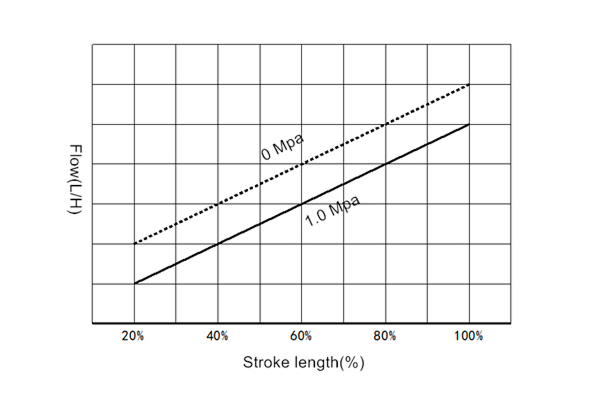

Регулирование подачи происходит через маховик: поворот позволяет установить расход от 0 до 100 % номинала. Перед изменением расхода нужно ослабить фиксатор, после — снова закрепить. Калибровка важна: измеряйте подачу при нескольких положениях хода мембраны (например, 25-%, 55-%, 75-%, 100 %), записывайте данные и строите график зависимости «ход → расход». Делайте это в рабочих условиях (при реальном давлении, среде), чтобы настройки были точными
Преимущества серии GB
- Высокая точность и стабильно ровная подача даже при изменяющихся условиях
- Универсальность: адаптируется к агрессивным средам, высокая температура, разные материалы проточной части
- Устойчивость к износу благодаря композитной мембране и усиленной конструкции
- Простота регулировки и обслуживания: доступ к клапанам, маховик, крепление деталей
- Возможность модификаций: двигатели с регулируемой частотой, взрывозащищённые исполнения
Кому подойдёт
Если вашему предприятию требуется надёжный дозатор с широким диапазоном подачи, высокой химической стойкостью, простым обслуживанием и точностью, серия Ligao GB — отличный выбор. Особенно когда важны устойчивость к агрессивным средам и стабильность дозирования в длительной эксплуатации
| Характеристика | Показатель | ||||
|---|---|---|---|---|---|
| Проточная часть на выбор | PVC, PVDF, PTFE, AISI304/316 | ||||
| Производительность | 240 — 3600 л/ч | ||||
| Давление | 3 — 10 бар | ||||
| Количество пульсаций | 58 — 173 ход/мин | ||||
| Привод | 0,75 — 1,1 кВт | ||||
| Данные предоставляются производителем и отражают основные технические показатели | |||||
Насосы Ligao GB — это практичное решение для предприятий, где требуется стабильное дозирование и высокая химическая стойкость. Благодаря композитной мембране, удобной регулировке и простому обслуживанию они обеспечивают долговечную и надёжную работу
