Дозировочные насосы Ligao GM

Насос серии Ligao GM – это объемный мембранный дозатор с механическим приводом, работающим без использования пружин. Он востребован в химической, нефтяной, пищевой, фармацевтической и других отраслях, где требуется точное дозирование жидкостей. В зависимости от характеристик среды подбираются материалы проточной части: стандартно используется ПВХ, но возможны варианты из нержавеющей стали 304 и 316, а также PVDF или PTFE для работы с агрессивными веществами

Для обеспечения гибкости в эксплуатации насос может оснащаться двигателями с регулируемой частотой или взрывозащищенными приводами

Конструкция и принцип работы

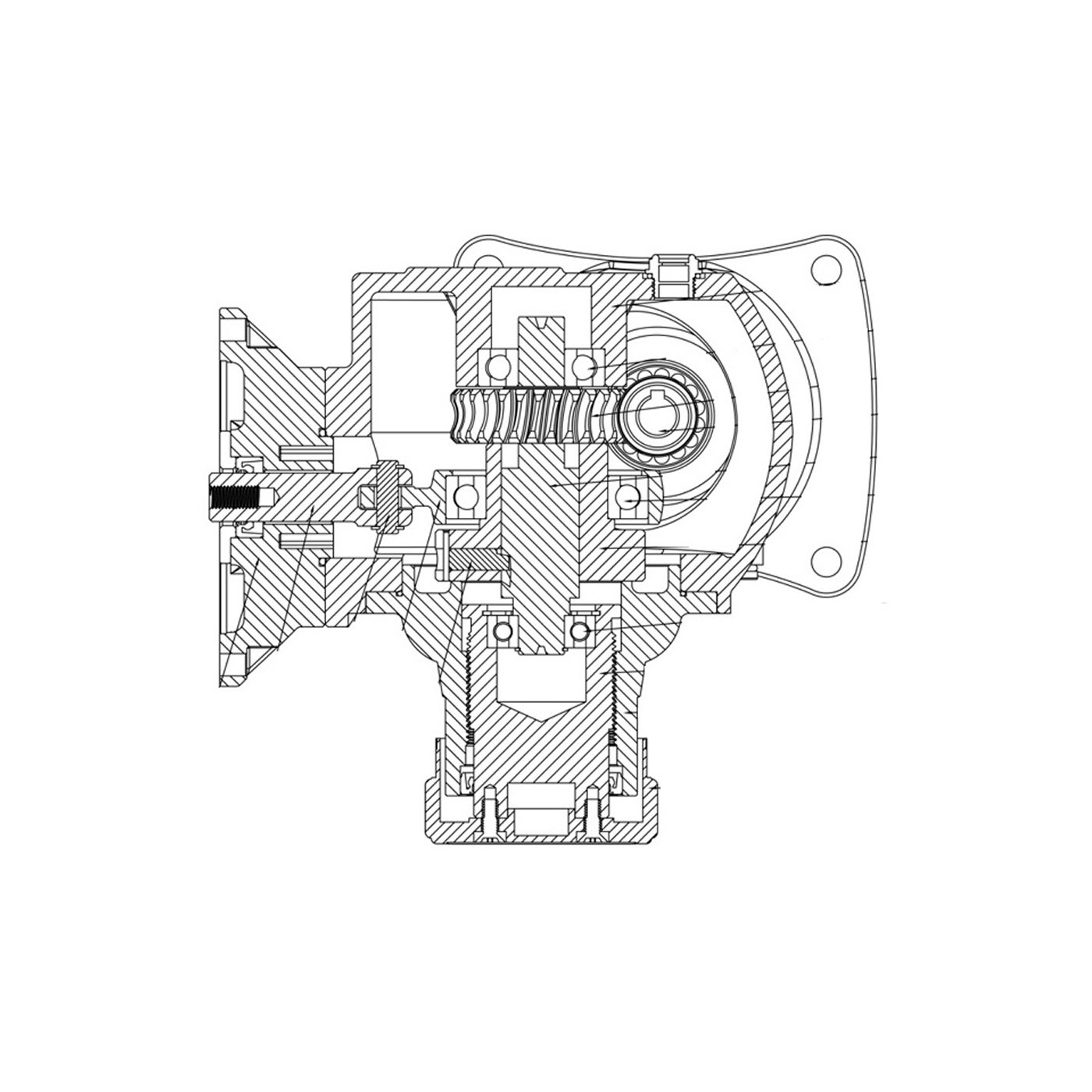

Насос состоит из трех ключевых компонентов: двигателя, механической и гидравлической частей. Привод передает вращение червяку, который через редуктор приводит в движение кулачковый вал. Этот механизм передает усилие на толкатель, который, двигаясь возвратно-поступательно, активирует мембрану, создавая эффект всасывания и нагнетания жидкости

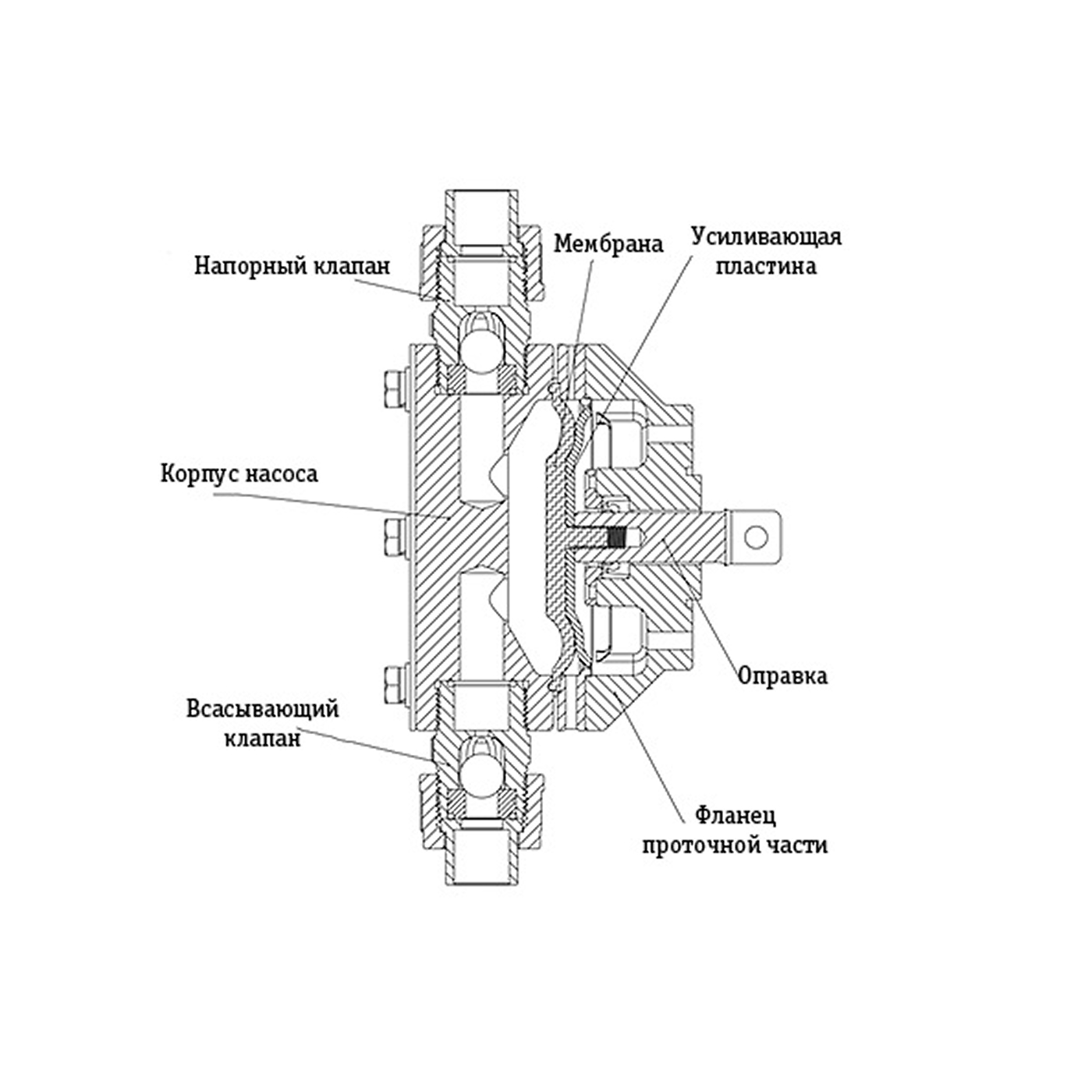

Проточная часть включает корпус, мембрану и клапаны. Мембрана состоит из пятислойного композитного материала, обеспечивающего устойчивость к химическим воздействиям и механическим нагрузкам. Усиливающая пластина из нержавеющей стали увеличивает срок ее службы. Обратные клапаны на входе и выходе выполнены в виде шарового механизма, что предотвращает засорение и обеспечивает стабильность дозирования. В случае необходимости клапаны можно легко снять и очистить

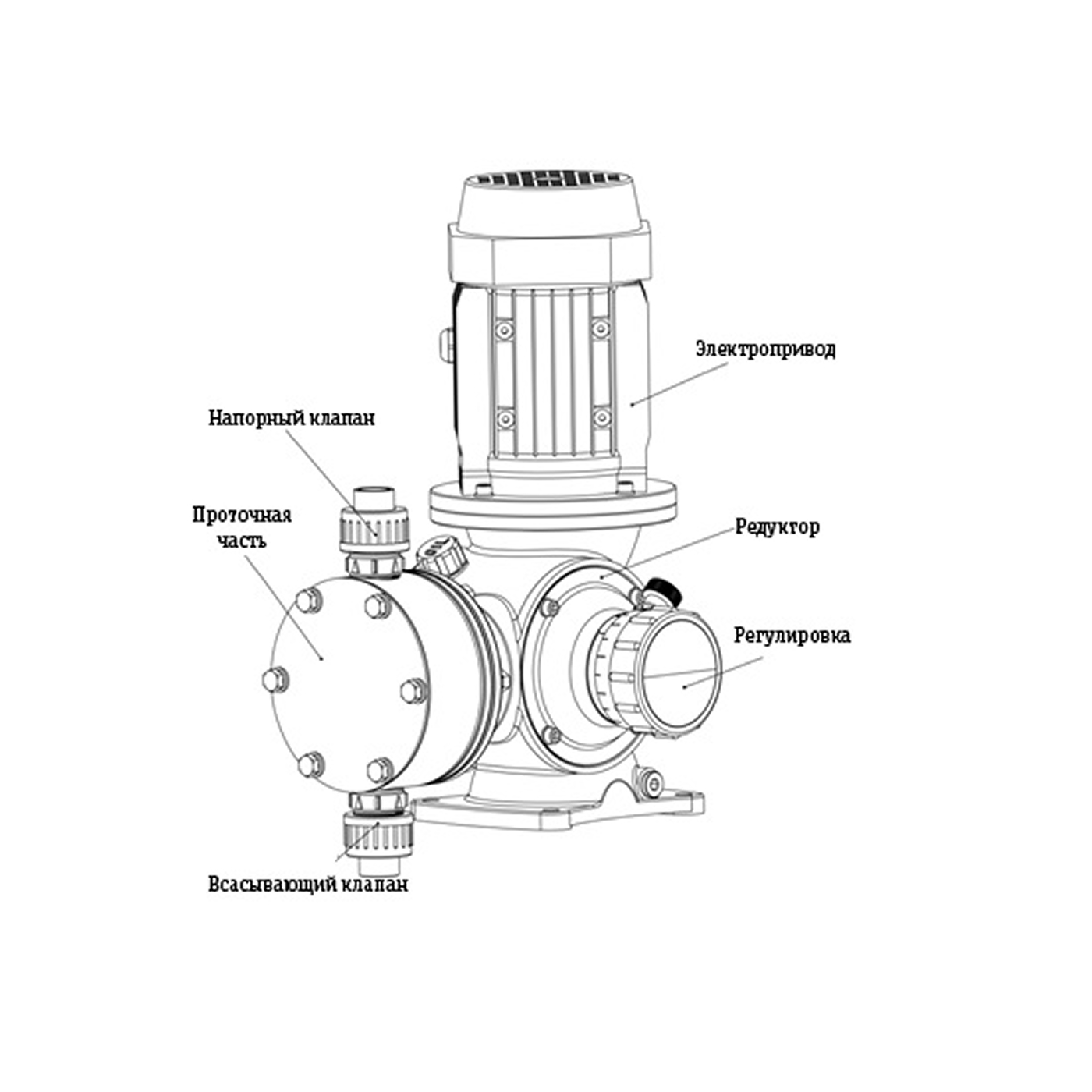

Общее строение

Механическая часть

Проточная часть

Демпферы пульсации

Во время всасывания мембрана движется назад, создавая вакуум, который открывает входной клапан и затягивает жидкость в рабочую камеру. При обратном движении мембраны давление в камере увеличивается, закрывая входной клапан и открывая выходной, что приводит к подаче жидкости в выпускной трубопровод. Цикл повторяется с каждым рабочим ходом насоса

Первый пуск и проверка работы

1. Проверить уровень масла в редукторе
2. Осмотреть трубопровод на наличие неисправностей
3. Убедиться, что вентили открыты
4. Сравнить параметры электропитания с характеристиками двигателя
5. Установить длину хода на 0%
6. Запустить насос
7. Постепенно увеличить ход до 100%
8. Проверить работу на посторонние шумы и сбои
9. Убедиться, что жидкость поступает в выпускную магистраль
10. Оценить изменение расхода при регулировке хода
11. Несколько раз остановить и запустить насос для проверки стабильности
12. При отсутствии нарушений насос готов к постоянной эксплуатации

Преимущества серии GM

Серия дозирующих насосов Ligao GM разработана с учетом требований к точности, надежности и универсальности в работе с различными жидкостями. Благодаря продуманной конструкции и технологическим решениям эти насосы обеспечивают стабильное дозирование и удобство эксплуатации. Их конструктивные особенности и функциональные возможности делают серию Ligao G оптимальным выбором для широкого спектра промышленных задач

• Высокая точность дозирования – благодаря механическому приводу и продуманной конструкции насос обеспечивает стабильную подачу жидкости с точностью ±1% в диапазоне 30-100% от номинального расхода
• Универсальность в применении – Ligao G подходит для работы с различными средами, включая агрессивные и химически активные жидкости. Он широко используется в нефтехимии, пищевой, фармацевтической промышленности, сельском хозяйстве и системах водоочистки
• Надежная и долговечная конструкция – простая механическая схема без пружин снижает риск поломок. Пятислойная мембрана и усиленная пластина из нержавеющей стали увеличивают срок службы насоса
• Гибкость в выборе материалов – проточная часть может быть выполнена из ПВХ, нержавеющей стали 304/316, PTFE или PVDF, что позволяет подобрать оптимальный вариант под конкретную рабочую среду
• Широкий диапазон параметров – насос способен работать при температуре от -10°C до +90°C, перекачивая жидкости с вязкостью до 1000 сантипуаз. Производительность регулируется в диапазоне 10-3600 л/ч, а максимальное давление составляет 12 Бар
• Удобная регулировка расхода – маховик ручной настройки позволяет точно изменять расход от 0% до 100%. Настройка может выполняться как во время работы насоса, так и при его остановке
• Возможность индивидуальной комплектации – для работы в специфических условиях насос может оснащаться взрывозащищенным двигателем или двигателем с регулируемой частотой вращения
• Простая эксплуатация и техническое обслуживание – впускные и выпускные клапаны имеют шаровую конструкцию, предотвращающую засорение. Их легко разбирать, очищать и заменять при необходимости
• Снижение гидравлических ударов – дополнительные демпферы пульсации позволяют снизить колебания расхода до 90%, что улучшает стабильность работы всей системы
• Энергоэффективность – Конструкция с механическим приводом потребляет минимум энергии, что снижает эксплуатационные затраты

Благодаря этим преимуществам Ligao GM является оптимальным выбором для предприятий, где важны точность, надежность и эффективность дозирования жидкостей

Настройка расхода и калибровка

Настройка расхода

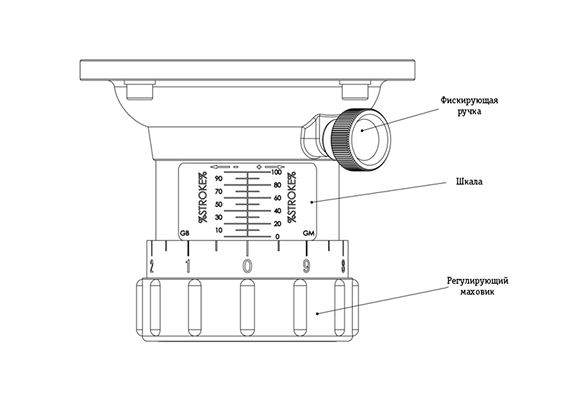

Маховик ручной регулировки позволяет установить подачу в пределах от 0% до 100% от номинального расхода. Перед регулировкой необходимо ослабить фиксатор, иначе можно повредить механизм. Вращение маховика по часовой стрелке увеличивает расход, а против часовой – уменьшает. Один полный оборот соответствует изменению расхода на 10%. После установки параметров фиксатор нужно затянуть, чтобы избежать случайного сбоя настроек

Калибровка

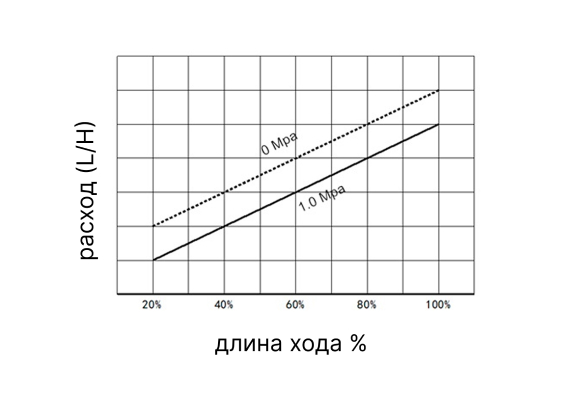

Калибровку следует проводить при реальных рабочих условиях, так как давление в системе влияет на расход. Для точной настройки измеряют подачу на нескольких значениях длины хода (например, 25%, 55%, 75% и 100%), затем наносят данные на график. Полученная кривая показывает зависимость расхода от длины хода и позволяет более точно регулировать насос

Дополнительные опции

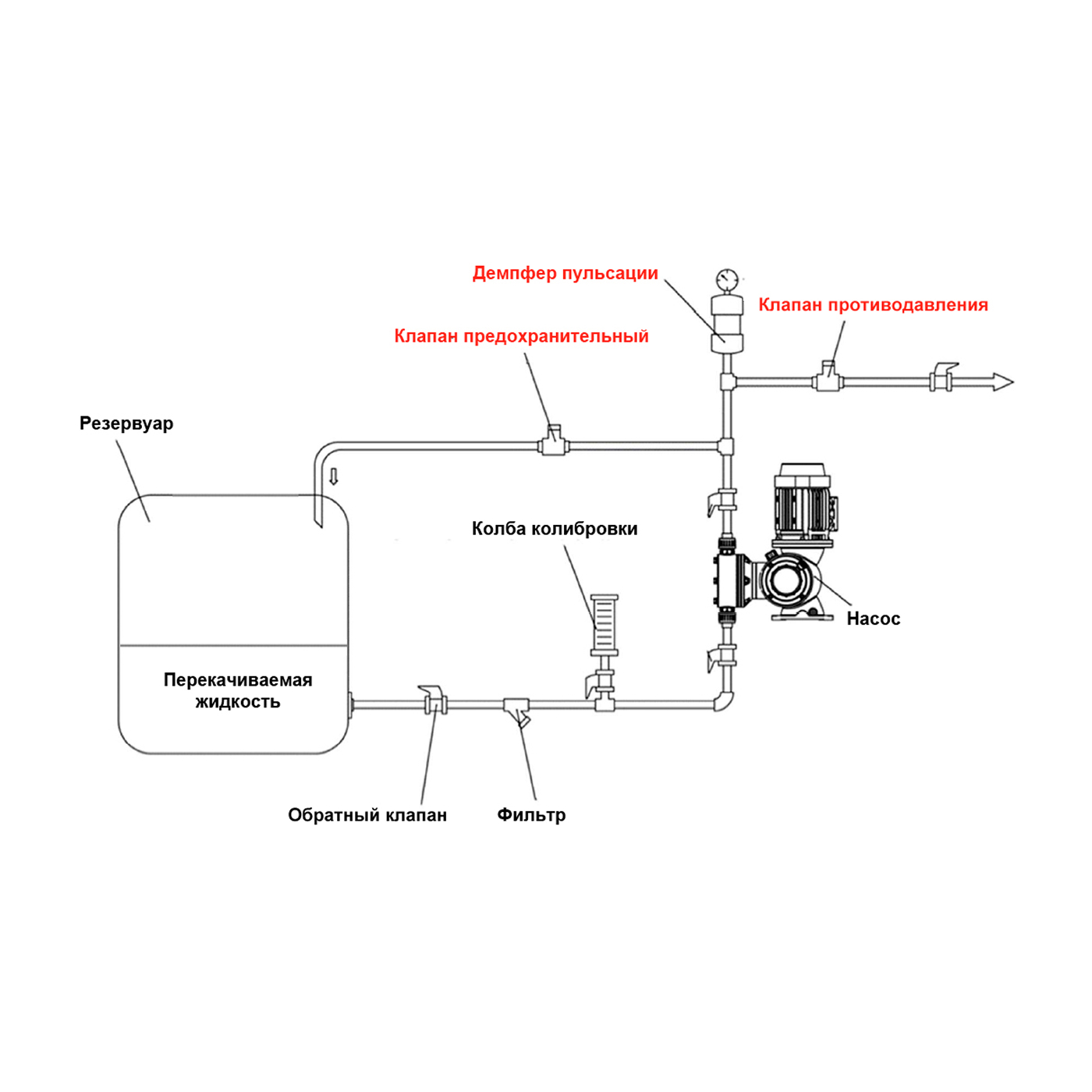

Для повышения эффективности насосной системы доступны

• Демпферы пульсации (уменьшают колебания расхода до 90%)
• Гидроаккумуляторные демпферы
• Мембранные демпферы
• Демпферы-колбы
• Предохранительные клапаны (ограничивают давление в системе)

Серия дозирующих насосов Ligao GM сочетает в себе надежность, точность и универсальность, обеспечивая стабильную работу в различных условиях эксплуатации. Эти насосы спроектированы с учетом требований к долговечности и эффективности, что делает их востребованными в промышленности. Технические характеристики и конструктивные особенности позволяют использовать их для решения сложных задач дозирования, гарантируя высокую производительность и удобство в обслуживании
