Мембранный дозирующий насос Ligao JBB – это объемный насос-дозатор с возвратно-поступательным пружинным механизмом. В процессе работы эксцентрик сжимает пружину, перемещая ползун вперед и деформируя мембрану, что создает давление и перемещает жидкость в нагнетательный трубопровод. При разжатии пружины мембрана восстанавливается, создавая вакуум и втягивая жидкость в рабочую камеру. Простая конструкция обеспечивает надежность и экономичность
Производительность
Насосы серии JBB применяются в нефтехимии, химической, пищевой и фармацевтической промышленности, целлюлозно-бумажном производстве, сельском хозяйстве и водоочистке. Они дозируют агрессивные и нейтральные жидкости, рабочая температура которых находится в диапазоне от -10°С до 60°С, а вязкость – от 0,3 до 1000 сантипуаз

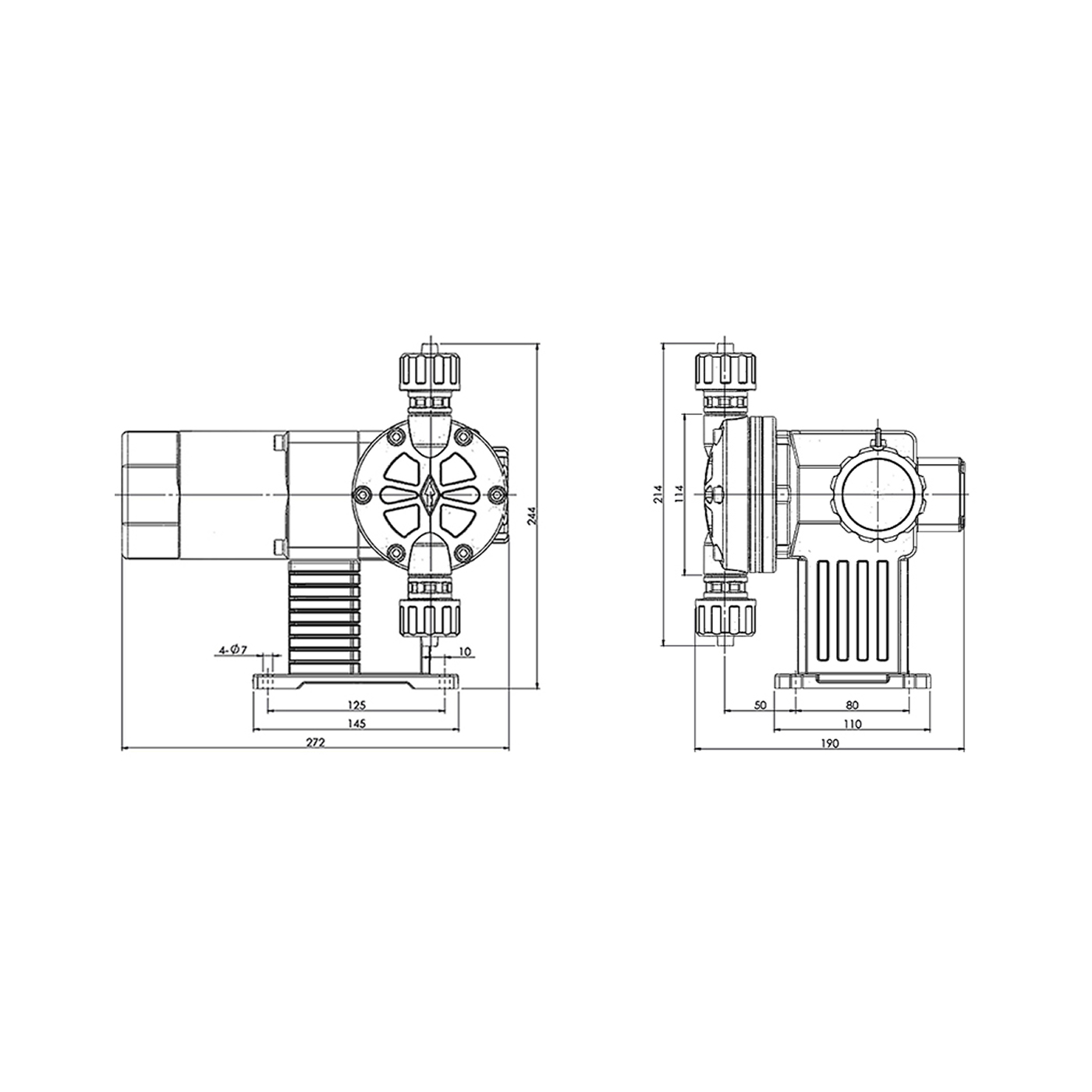

Габариты
Демпферы пульсации
Производительность насоса составляет 15–150 л/ч при максимальном давлении до 8 Бар. Регулировка расхода осуществляется вручную маховиком, в диапазоне 0–100%, независимо от того, работает насос или нет. В пределах 30–100% точность дозирования составляет ±1%. При необходимости насос комплектуется взрывозащищенным или частотно-регулируемым двигателем
Преимущества серии JBB
Дозирующие насосы серии Ligao JBB обладают рядом преимуществ, обеспечивающих их эффективность и надежность в различных промышленных применениях
- Высокая точность дозирования – насосы JBB обеспечивают точность дозирования ±1% в диапазоне 30-100% от максимальной производительности, что гарантирует стабильность и точность технологических процессов
- Широкий диапазон производительности и давления – модельный ряд JBB охватывает производительность от 15 до 150 л/ч и давление от 0,3 до 1,0 МПа, что позволяет подобрать оптимальную модель под конкретные требования
- Универсальность в выборе материалов – в зависимости от перекачиваемой среды, можно выбрать материалы проточной части: ПВХ, ПВДФ, PTFE или нержавеющая сталь (SS304/316), что обеспечивает совместимость с различными химическими веществами
- Простота управления и надежность конструкции – насосы оснащены ручным управлением и пружинным возвратным механизмом, что обеспечивает надежность работы и простоту обслуживания
- Энергоэффективность – благодаря низкому энергопотреблению (мощность привода 0,06 кВт), насосы JBB являются экономичными в эксплуатации
- Широкий диапазон рабочих температур – Насосы могут работать при температурах от -10°C до +60°C, что расширяет их применение в различных климатических условиях
| Модель | Проточная часть на выбор | Производительность | Давление | Количество пульсаций | Привод |
|---|---|---|---|---|---|
| JBB | PVC/PVDF/PTFE/AISI304/316 | 15 - 150 л/ч | 3 - 10 бар | 100 - 150 ход/мин | 0,06 кВт |
| * Характеристики зависят от конкретной модели | |||||
Регулировка потока и калибровка

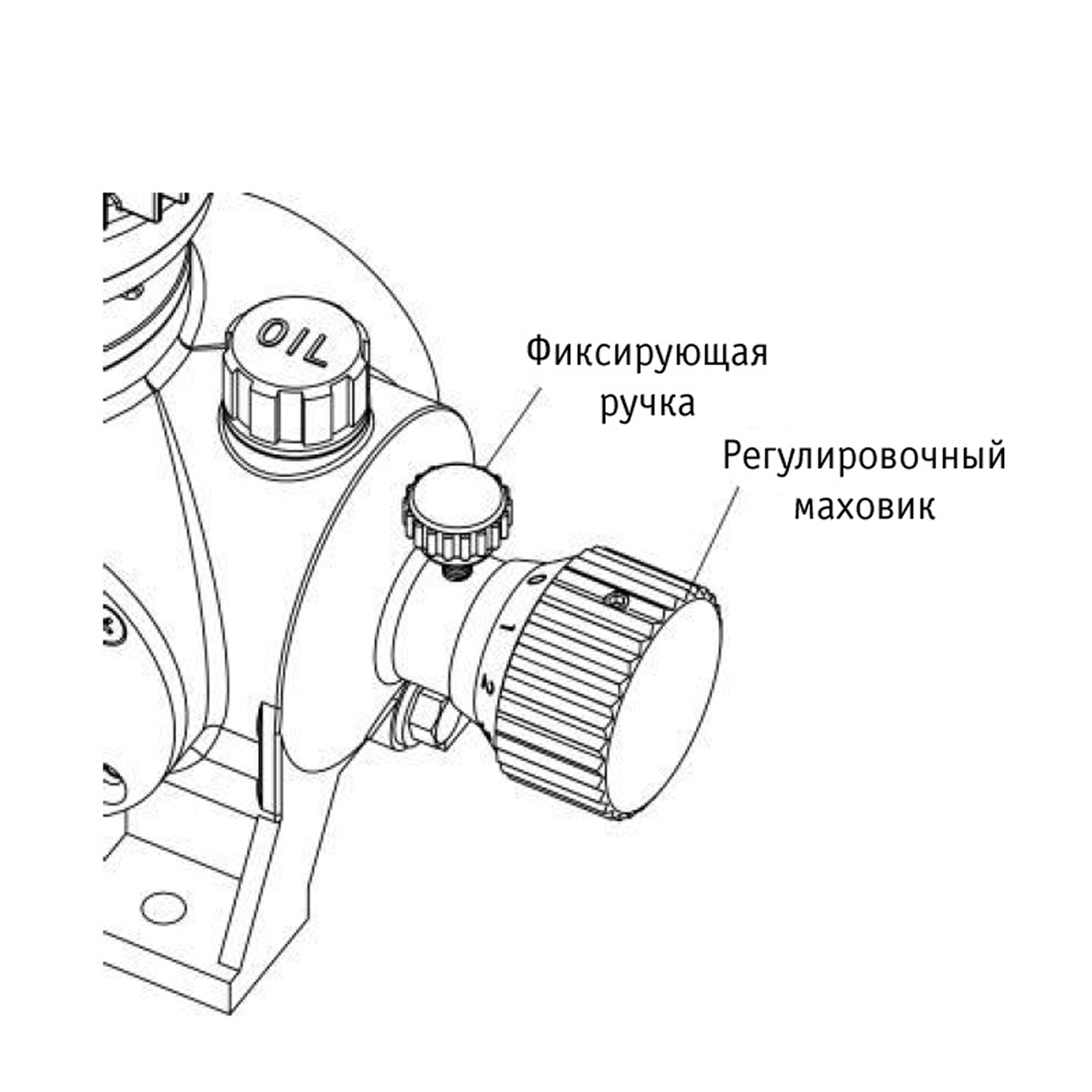

Насос-дозатор оснащен маховиком, позволяющим вручную регулировать расход в диапазоне от 0% до 100% от номинального значения. Регулировка выполняется по фактическому измеренному расходу. Регулировка может выполняться как при работающем насосе, так и в режиме остановки
Калибровка необходима для точной настройки расхода, так как длина хода должна соответствовать фактическому значению подачи. Правильная калибровка обеспечит точное и стабильное дозирование в реальных условиях эксплуатации
Регулировка потока
- Ослабьте фиксирующую рукоятку, повернув ее против часовой стрелки. Важно! Если вращать маховик без предварительного ослабления фиксатора, механизм может быть поврежден
- Установите нужное значение, поворачивая маховик. Например, если требуется задать длину хода 55% (заводская установка по умолчанию – 0%), маховик следует повернуть по часовой стрелке, пока шкала не покажет 55%. Отметки от 0 до 9 на маховике соответствуют одному обороту, а один полный оборот увеличивает расход на 10% от номинального
- Закрепите настройку, затянув регулировочную рукоятку блокировки по часовой стрелке
Калибровка
- Запустите насос в рабочих условиях (в той же среде и при том же давлении)
- Измерьте расход на трех и более значениях длины хода (например, 25%, 55%, 75% и 100%)
- Запишите полученные данные

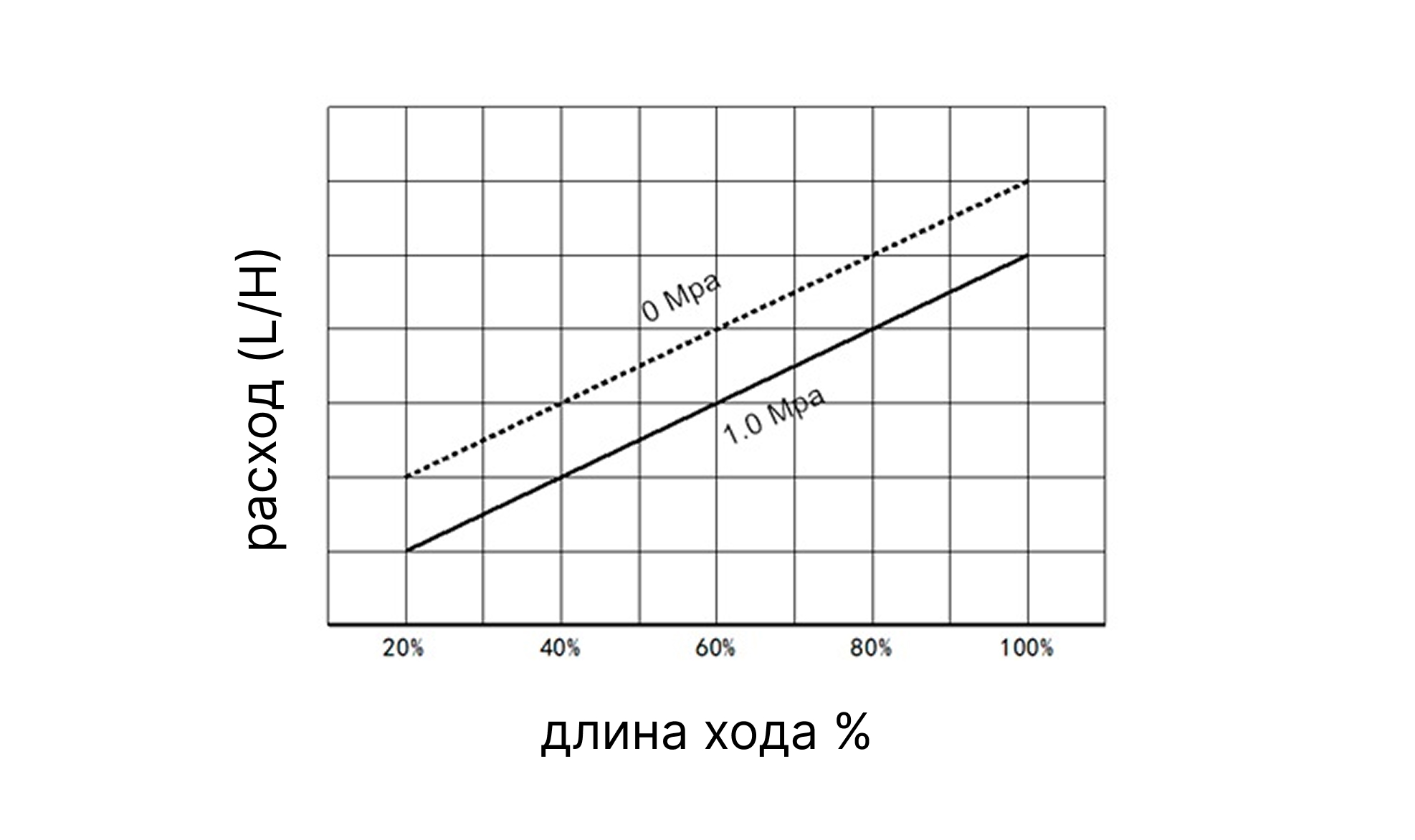

- Постройте график зависимости расхода от длины хода
- После окончательной установки насоса выполните повторную калибровку
| Наименование | PVC | PVDF | SS304 | SS316 |
|---|---|---|---|---|
| Проточная часть | PVC | PVDF | AISI 304 | AISI 316 |
| Мембрана | PTFE | PTFE | PTFE | PTFE |
| Клапан | Керамика | Керамика | Керамика | Керамика |
| Корпус клапана | PVC | PVDF | AISI 304 | AISI 316 |
| Седло клапана | PTFE | PTFE | AISI304 | AISI316 |
| Уплотнение клапана | EPDM | Viton | PTFE | PTFE |

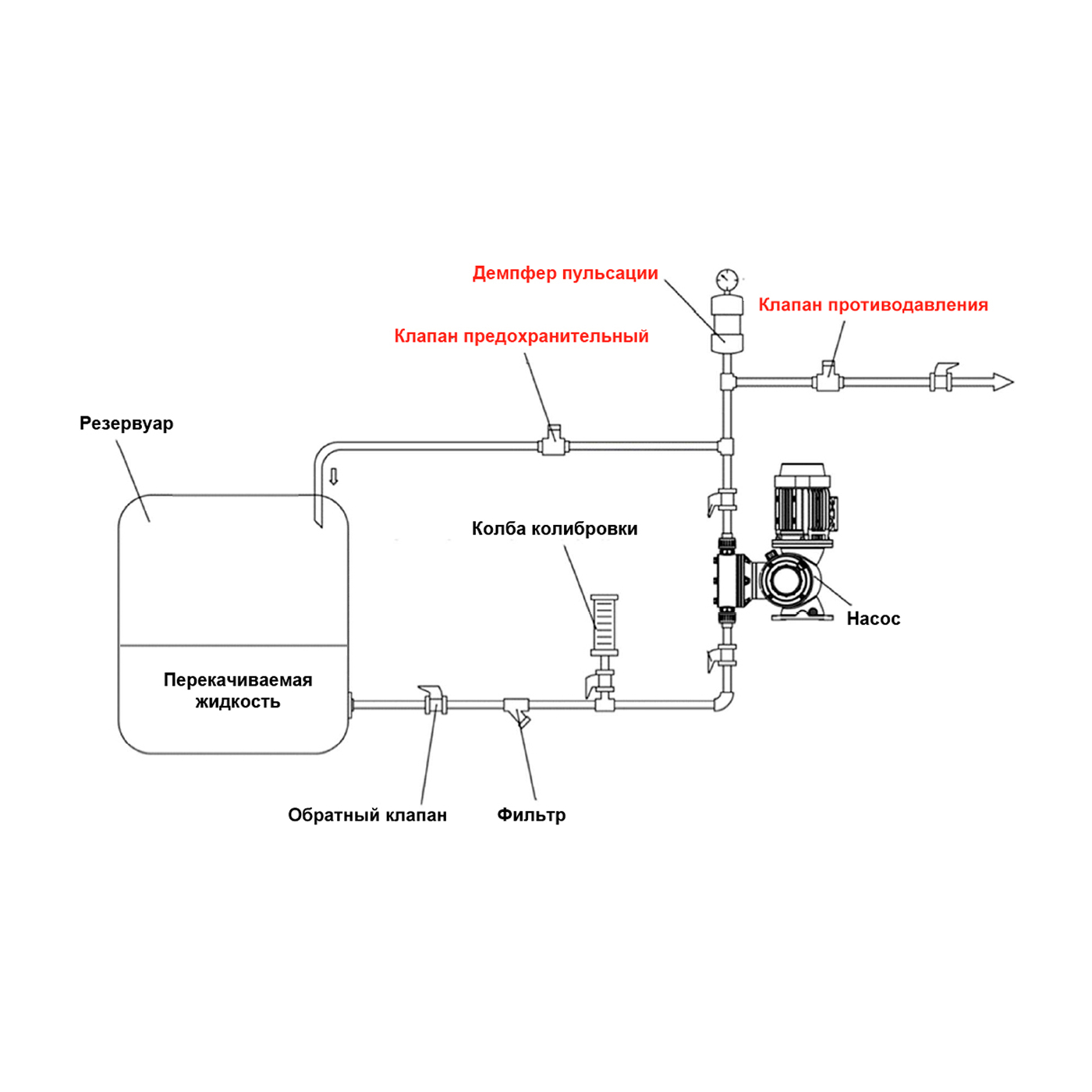

Дополнительные опции – демпферы пульсации
Демпферы пульсации представляют собой сосуды, заполненные воздухом под давлением, которые сглаживают колебания перекачиваемой жидкости. Установка демпфера позволяет снизить пульсации, вызванные работой насоса-дозатора, до 90%, обеспечивая более стабильный поток
Виды демпферов пульсации:
- Гидроаккумуляторный – снижает пульсации за счет сжатого воздуха, компенсируя скачки давления
- Безмембранный (колба) – простая конструкция, используется в системах с невысокими требованиями к точности
- Мембранный активный – обеспечивает максимальную эффективность демпфирования, особенно в высокоточных процессах
Выбор демпфера зависит от характеристик системы и требований к стабильности потока
Дозирующие насосы серии Ligao JBB – это надежное и экономичное решение для точного дозирования жидкостей в различных промышленных процессах. Простая конструкция с пружинным возвратно-поступательным механизмом обеспечивает стабильную работу, низкое энергопотребление и минимальные эксплуатационные затраты
Насосы Ligao JBB сочетают в себе точность, надежность и доступность, что делает их оптимальным выбором для промышленных предприятий, где важны стабильность подачи и долговечность оборудования
