ОписаниеОписание серии

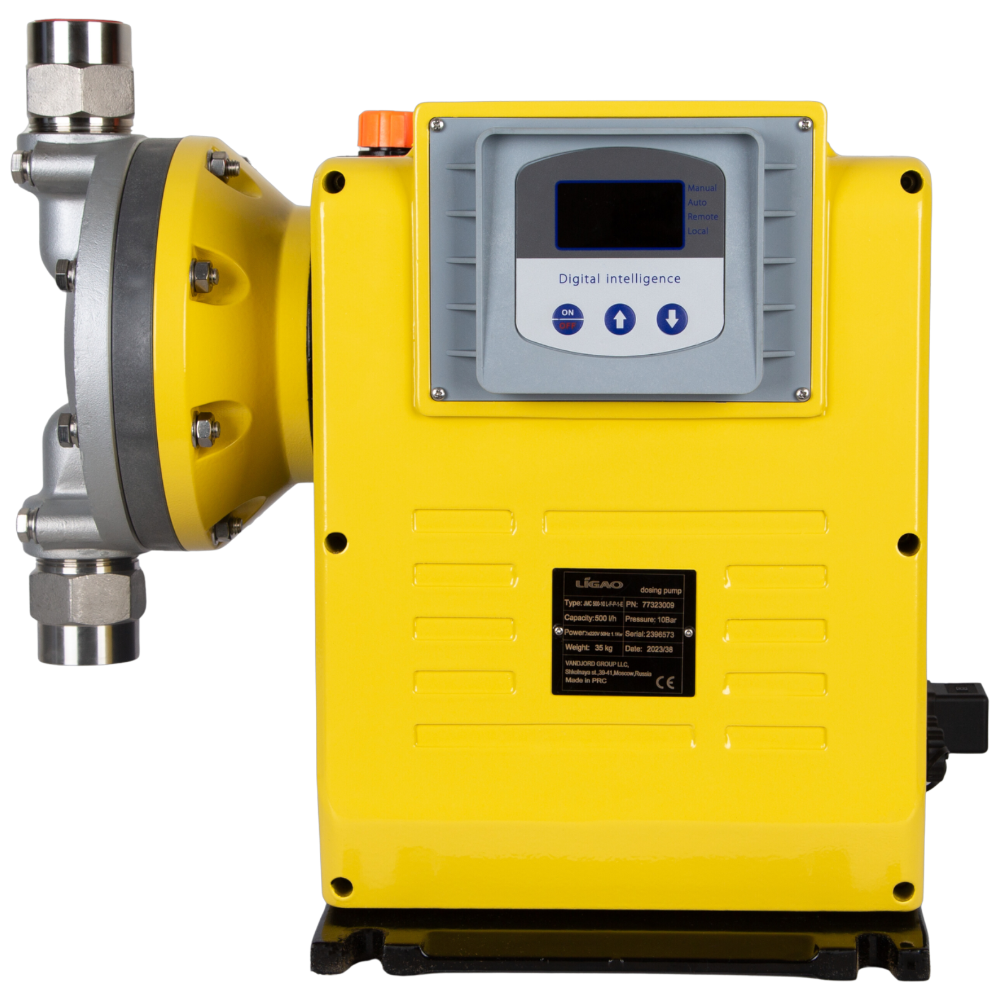

Серия Ligao JMC — это цифровые дозирующие насосы нового поколения, созданные для точной подачи жидких реагентов в промышленных и инженерных установках. Оборудование сочетает удобный интерфейс, широкий выбор рабочих режимов и высокую надёжность. Насосы без проблем интегрируются в автоматизированные системы, при этом остаётся возможность локального управления вручную. Для увеличения срока службы и стабильности работы производитель применил проверенные технические решения
Конструктивные особенности

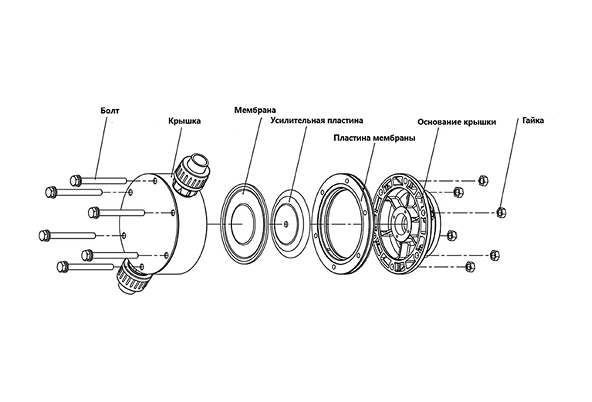

- Мембрана выполнена по многослойной технологии: PTFE, эластомерная основа, металлический сердечник, армирующее волокно и защитный слой. Такая комбинация устойчива к агрессивным средам и заметно продлевает ресурс узла
- Клапаны впуска и выпуска имеют шаровую форму. При открытии шар слегка проворачивается, выполняя функцию самоочистки и поддерживая равномерность дозирования
- Разборная конструкция клапанов облегчает обслуживание — элементы можно легко снять, промыть или заменить
Принцип работы
Дозирование осуществляется по мембранному принципу:
- При ходе всасывания мембрана отходит назад, создавая разрежение, которое открывает впускной клапан и заполняет рабочую камеру
- При обратном ходе давление увеличивается, впускной клапан закрывается, а выпускной открывается, и реагент подаётся в трубопровод
Такой процесс повторяется циклично, обеспечивая стабильную и точную подачу жидкости
Режимы работы
Модели серии JMC поддерживают несколько вариантов настройки, что позволяет адаптировать насос под различные технологические задачи
| Режим | Запуск | Регулировка | Коды функций (настройка) |
|---|---|---|---|
| Ручная дозация + Ручной запуск | Кнопка ON/OFF | Клавиши ↑/↓, код 2 (л/ч) | Код 3 = 0 (ручная дозация); Код 5 = 0 (ручной запуск) |
| Ручная дозация + Удалённый запуск | Сигнал на порт 2 («сухой контакт») | Клавиши ↑/↓, код 2 (л/ч) | Код 3 = 0 (ручная дозация); Код 5 = 1 (удалённый запуск) |
| Импульсный режим + Ручной запуск | Кнопка ON/OFF | Количеством внешних импульсов (например, от расходомера) | Код 3 = 0 (ручная дозация); Код 5 = 4 (импульсный режим); Код 9 = 0–600 (число импульсов) |

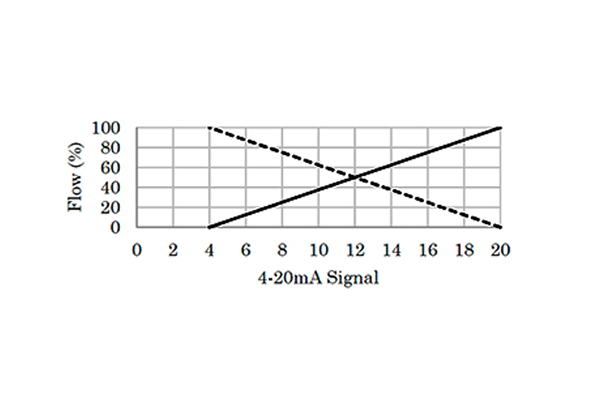

| 4–20 мА + Ручной/Удалённый запуск | Кнопка ON/OFF или сигнал на порт 2 («сухой контакт») | Током 4–20 мА (стандарт или реверс), линейная кривая (P1, P2) | Код 3 = 1 (режим 4–20 мА); Код 5 = 0/1 (ручной/удалённый запуск); Код 4 = 0/1 (стандарт/реверс); Код 12 = 0/1 (линейная кривая); Код 13 = 0–999 (P2, л/ч); Код 14 = 0–999 (P1, л/ч) |
| Дозация заданного объёма + Ручной/Удалённый запуск | Кнопка ON/OFF или сигнал на порт 2 («сухой контакт») | Автоматический выбор производительности, корректировка по коду 8 | Код 5 = 2/3 (ручной/удалённый запуск); Код 6 = 0–999 л (объём дозации); Код 7 = 0/1 (откл. «+»/«–»); Код 8 = 0–20 л (коррекция дозы) |
| Modbus | Через интерфейс Modbus | Настройки и управление дистанционно | Код 10 = 0–2 (скорость передачи); Код 11 = 1–200 (машинный код) |
| Режимы работы отображют характеристики серии серии JMC, для более точных настроек воспользуйтесь инструкцией или помощью сертифицирофанного специалиста | |||
Функциональные коды
- Код функции 3, Значение 1 — установит режим дозации «сигнал 4–20 мА»
- Код функции 5, Значение 0 или 1 — установите 0 для запуска с клавиши ON/OFF, 1 для удалённого запуска
- Код функции 4, Значение 0 или 1 — установите 4–20 мА в качестве стандартного или обратного сигнала
- Код функции 12, Значение 0 или 1 — установите переключатель режима линейной кривой
- Код функции 13, Диапазон 0–999 — установить значение точки P2, л/ч
- Код функции 14, Диапазон 0–999 — установить значение точки P1, л/ч
Сферы применения
- Водоподготовка и очистка сточных вод
Дозирование коагулянтов, дезинфицирующих средств, реагентов для стабилизации качества воды - Химическая промышленность
Точная подача кислот, щелочей и агрессивных растворов - Фармацевтика
Дозирование компонентов в рецептурах, где критична стабильность и повторяемость - Пищевая промышленность
Внесение добавок, ароматизаторов и моющих средств в технологические процессы - Энергетика
Подача антикоррозионных и нейтрализующих составов для защиты оборудования и трубопроводов
| Характеристика | Показатель |
|---|---|
| Проточная часть на выбор | PVC, PVDF, AISI316L |
| Производительность | 240 — 2000 л/ч |
| Давление | 3 — 10 бар |
| Количество пульсаций | 144 ход/мин |
| Привод | 0,75 — 1,1 кВт |
| Сведения основаны на данных производителя и демонстрируют ключевые эксплуатационные характеристики | |
Обратитесь к нашим специалистам — мы рассчитаем рабочие параметры, подберём оптимальную модель Ligao JMC и дадим рекомендации по эксплуатации для надёжной и долгой работы
