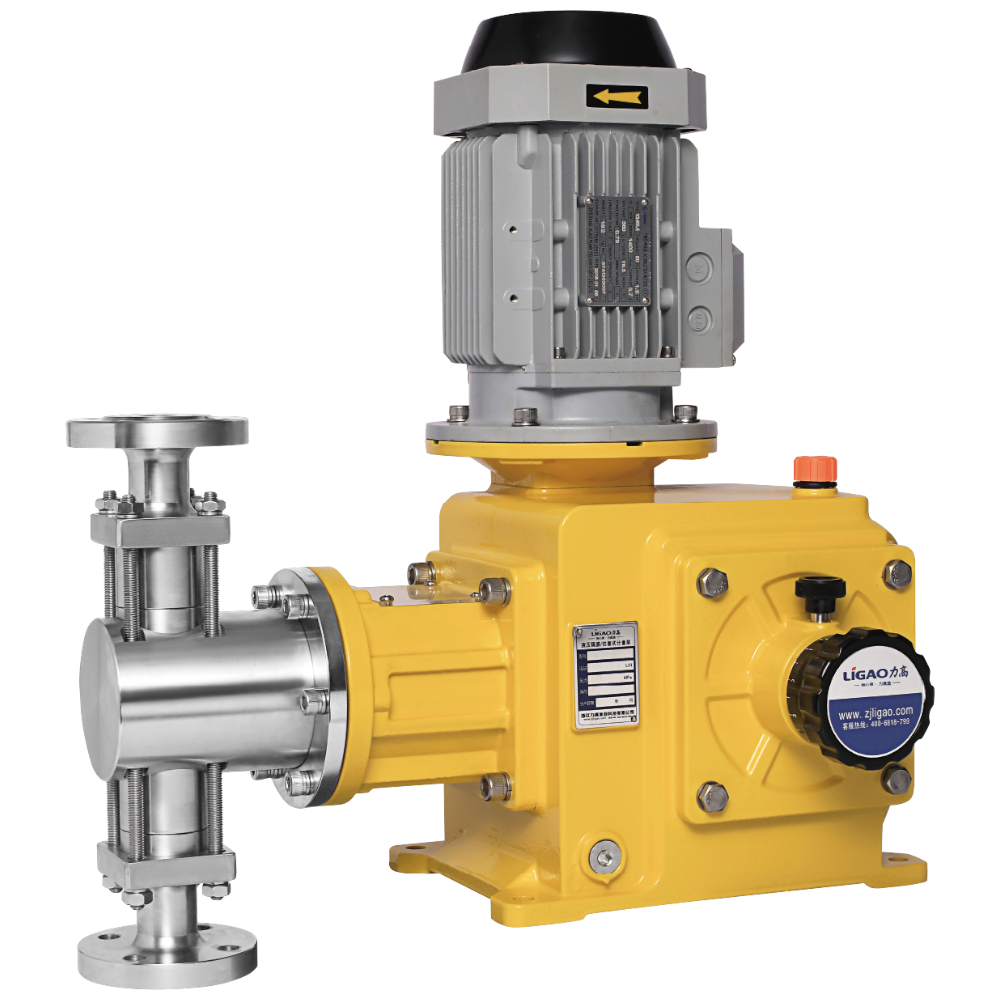

Дозировочные насосы Ligao JPG

Поршневые дозирующие насосы Ligao серии JPG – это надежные и высокоточные устройства, предназначенные для работы в различных инженерных системах. Их конструкция сочетает в себе простоту, удобство технического обслуживания и высокую эффективность при подаче жидкостей под давлением

Линейка оборудования обеспечивает давление нагнетания до 700 Бар, охватывая широкий диапазон рабочих условий. В качестве уплотнительного элемента используется сальниковое PTFE-уплотнение. Для поддержания его работоспособности требуется периодическая регулировка предварительного натяжения. Сальник и плунжер относятся к расходным компонентам, подверженным износу

Оборудование может оснащаться различными вариантами термоизоляции, включая подогрев паром, горячей водой, электрический обогрев и другие решения, позволяющие поддерживать рабочую температуру. Конструкция позволяет устанавливать несколько рабочих головок на один электродвигатель, что расширяет функциональные возможности насоса

Конструкция и принцип работы

Приводная часть

Приводной механизм состоит из электродвигателя, червячного винта, червячной шестерни, конического подшипника и ряда других компонентов. В его состав также входит эксцентриковая система регулировки, включающая главный вал, регулирующий сердечник, регулировочный винт, эксцентриковое колесо, передаточные штифты и крейцкопфы

Как работает приводная часть

Электродвигатель приводит в движение систему червячных винтов, которые, в свою очередь, вращают червячную шестерню. Это движение преобразуется в крутящий момент, передаваемый эксцентриковой шестерне. Далее эксцентриковая шестерня трансформирует вращение в возвратно-поступательные движения, обеспечивающие работу гидравлических узлов

В эксцентриковой регулировочной системе главный вал соединяется с регулирующим сердечником, имеющим косую канавку. Когда вращается регулировочный винт, сердечник перемещается вдоль оси, а верхний желоб толкает крейцкопф, который приводит в движение приводной штифт. Это движение воздействует на эксцентриковое колесо, регулируя длину хода в диапазоне от 0 до 100%

Особенности регулировочного механизма

Точность и надежность регулировки – регулирующий сердечник расположен внутри полости главного вала, что позволяет ему воспринимать только осевую нагрузку, исключая влияние радиальных сил. Благодаря этому достигается высокая точность и простота настройки

Компактность и эффективность работы – механизм имеет продуманную конструкцию с хорошей смазкой, низким уровнем шума и удобной системой регулировки. Высокая точность установки и отсутствие смещений делают его идеальным для дозирующих насосов

Линейная зависимость хода плунжера от работы регулировочного механизма – длина хода плунжера изменяется пропорционально движению регулировочного механизма, что обеспечивает стабильность дозирования

Преимущества серии JPG

• Точность дозирования – минимальная погрешность при подаче жидкостей
• Надежность – прочная конструкция и устойчивость к износу
• Гибкость – регулировка хода от 0 до 100%
• Компактность – удобная интеграция в системы
• Бесшумность – плавная работа с низким уровнем шума
• Устойчивость к нагрузкам – сниженный износ и долговечность
• Простота обслуживания – легкий доступ к узлам и настройкам

Настройка плунжера и уплотнения

Перед запуском подтяните гайку сжатия уплотнения (0,5–1 кгс). При первом пуске установите давление 30–50% от номинального, чтобы уплотнение адаптировалось. Дайте насосу поработать 15–30 минут. Если утечка сильная, подтяните гайку на 1/6 оборота, но не перетягивайте, чтобы избежать износа

Допустимая утечка – 3–5 капель в минуту, что способствует охлаждению и смазке. Чрезмерное сжатие вызывает перегрев и быстрый выход из строя, слабая затяжка – излишнюю утечку. Первые 24 часа работы определяют срок службы уплотнения

Регулировка расхода и калибровка

Маховик настройки расхода регулируется в диапазоне 0–100%. Перед поворотом ослабьте фиксатор. Для установки 60% поверните маховик до соответствующей отметки (каждые 10% – один оборот). После настройки закрепите фиксатор, чтобы избежать случайных изменений

Цифровой блок управления насосами Ligao

Цифровой блок управления позволяет заменить механическую регулировку дозирующего насоса Ligao на электронную, обеспечивая более точную и удобную настройку. Он устанавливается вместо ручного регулятора, сохраняя его функции по управлению ходом мембраны или поршня. Подходит для всех моделей с ручной регулировкой. Доступны стандартная и взрывобезопасная версии. Встроенный дисплей отображает рабочие параметры насоса

Поршневые дозирующие насосы Ligao серии JPG – это надежное и точное оборудование, предназначенное для работы в условиях, требующих высокой стабильности подачи жидкости. Прочная конструкция, точная система регулировки расхода и возможность интеграции с цифровыми блоками управления делают эти насосы эффективным решением для различных промышленных процессов

Благодаря высокой степени автоматизации, компактности и удобному обслуживанию, серия JPG минимизирует эксплуатационные затраты, обеспечивая долгий срок службы и стабильную работу даже при высоких нагрузках. Регулируемый ход плунжера и продуманная система уплотнений позволяют адаптировать насосы под разные рабочие условия, гарантируя точность дозирования

Использование насосов серии JPG повышает эффективность технологических процессов, снижает риск ошибок и упрощает управление подачей жидкости. Их универсальность и надежность делают их оптимальным выбором для предприятий, требующих точного и стабильного дозирования
