Насосы Ligao серии JPT созданы для точной и безопасной подачи жидкостей в различных промышленных процессах. Эти агрегаты особенно хорошо проявляют себя там, где требуется высокая производительность, стабильность расхода и полная герметичность рабочей зоны. Их применяют как для простой воды, так и для агрессивных химических растворов, вязких жидкостей, летучих и токсичных сред — и во всех случаях насосы JPT работают уверенно и предсказуемо
Все элементы, которые контактируют со средой, выполнены из материалов, устойчивых к коррозии. Рабочая мембрана полностью отделяет жидкость от приводного механизма, а значит, поршень не соприкасается со средой и не подвергается её воздействию. Это исключает протечки, предотвращает износ и позволяет насосу работать даже с опасными реагентами. Гидравлическое масло в камере компенсирует нагрузку и обеспечивает мягкое движение мембраны, продлевая её срок службы
Принцип работы
Насосы JPT работают по гидравлическому мембранному принципу. Когда поршень движется назад, давление в гидравлической камере уменьшается, мембрана прогибается, и через всасывающий клапан внутрь поступает жидкость. Когда поршень движется вперёд, давление масла увеличивается, мембрана выталкивает жидкость через нагнетательный клапан. Каждый цикл даёт одинаковый объём жидкости, что обеспечивает стабильность процесса дозирования. При необходимости расход легко регулируется изменением длины хода или частотным управлением двигателя
Главное достоинство такой конструкции — одинаковый объём подачи при каждом цикле, высокая точность дозирования и максимально безопасная работа даже со сложными средами
Преимущества серии Ligao JPT
- Полностью герметичная мембранная конструкция
- Высокая точность дозирования с отклонением не более ±1%
- Рабочее давление до 70 бар
- Подходят для агрессивных, токсичных, летучих и вязких жидкостей
- Длительный срок службы мембраны — до 8000 часов
- Плавная работа и минимальный уровень шума
- Возможность регулировки подачи и длины хода
- Надёжность при длительной непрерывной эксплуатации
- Устойчивость к химическим воздействиям

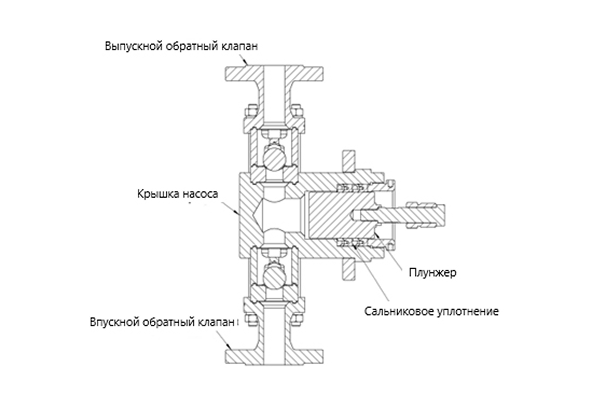

Особенности конструкции
Насосы JPT оснащены усиленной гидравлической камерой, прочной мембраной и системой защитных клапанов, которые поддерживают стабильное давление масла и предотвращают перегрузку оборудования. Шаровые всасывающие и нагнетательные клапаны обеспечивают надёжную работу даже при высоком давлении. Крышка насоса выполнена из нержавеющей стали, а все уплотнения подобраны с учётом химической совместимости со средой
Монтаж и подключение
Установка насоса JPT проста. Насос размещают на ровной горизонтальной поверхности и фиксируют болтами. На линии нагнетания обязателен предохранительный клапан, а на линии всасывания — фильтр. Всасывающий трубопровод должен быть как можно короче. Для стабильной работы важно обеспечить правильную обвязку и заполнить гидравлическую камеру маслом перед запуском. При перекачивании вязких жидкостей рекомендуется увеличенный диаметр труб
Расход регулируется изменением длины хода или частотным приводом. Благодаря линейной зависимости между перемещением мембраны и объёмом подачи настройка выполняется точно и предсказуемо. Для поддержания паспортной точности производитель рекомендует периодическую калибровку расхода. Цифровой блок управления дозирующего насоса Ligao позволяет отказаться от полностью механического режима регулировки
Совместимость с материалами
Насосы JPT могут работать с широким диапазоном жидкостей: водой, растворами, эмульсиями, кислотами, щёлочами, органическими растворителями, маслами, смолами, токсичными и загрязнёнными средами. Мембранная конструкция позволяет безопасно перекачивать даже среды с твёрдыми включениями
Сфера применения
Насосы данной серии востребованы в химической и нефтеперерабатывающей промышленности, водоподготовке, энергетике, производстве полимеров, фармацевтике, пищевой промышленности и на любых автоматизированных линиях дозирования реагентов. JPT легко интегрируются в существующие системы и обеспечивают стабильный технологический процесс
| Параметр | Характеристика |
|---|---|
| Серия | JPT |
| Производительность | 12–13000 л/ч |
| Рабочее давление | 0.4–70 бар |
| Патрубки | Ду15–Ду100 фланцевые |
| Привод | Электропривод с возможностью частотного регулирования |
| Количество пульсаций | 40–96 ходов в минуту (в зависимости от модели) |
| Характеристики указаны как общий диапазон для всей серии | |
Насосы Ligao серии JPT — это надёжные гидравлические мембранные агрегаты для точной и безопасной подачи жидкостей в производственных процессах. Благодаря прочной конструкции, высокой точности и устойчивости к химическим воздействиям они идеально подходят для длительной эксплуатации в сложных условиях и помогают поддерживать стабильное качество конечного продукта
