Насосы серии Ligao JPX – это современные дозирующие устройства, разработанные для точной подачи жидкостей в промышленных системах. Они обеспечивают стабильную работу, надежность и простоту эксплуатации. Благодаря прочной конструкции и высокой точности регулировки, насосы JPX используются в химической, нефтехимической, фармацевтической и других отраслях, где важно контролировать расход дозируемого вещества
Конструкция и принцип работы
Насос Ligao JPX работает на основе возвратно-поступательного движения плунжера, который создает циклы всасывания и нагнетания жидкости. В процессе работы:
- Плунжер движется назад, создавая разрежение, за счет которого открывается впускной клапан, пропуская жидкость в рабочую камеру
- При движении вперед давление увеличивается, закрывая впускной клапан и открывая выпускной, через который жидкость подается в систему
Гидравлическая часть включает корпус, плунжер, сальниковое уплотнение, клапаны всасывания и нагнетания. Конструкция спроектирована таким образом, чтобы минимизировать утечки и обеспечить высокую точность подачи жидкости

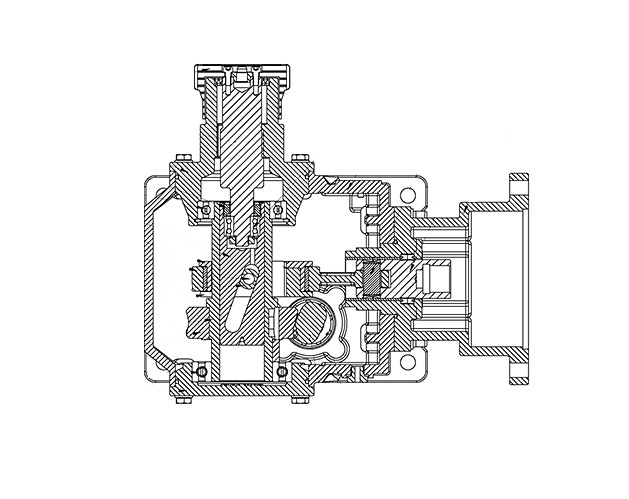

Конструкция

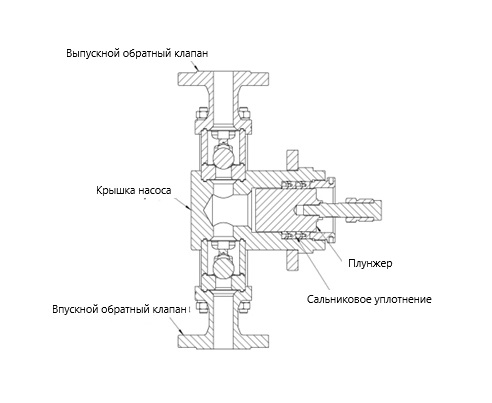

Проточная часть

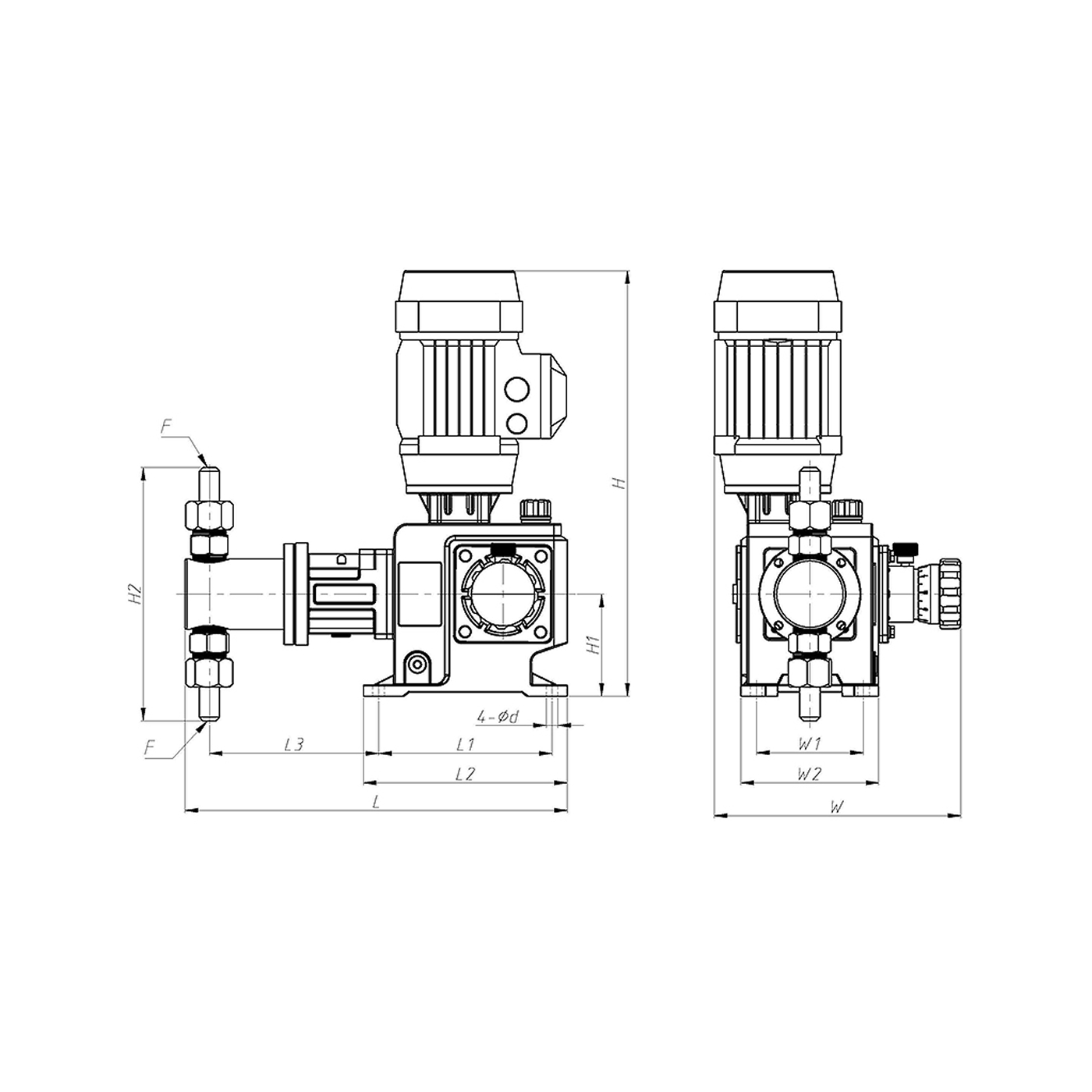

Габариты
Преимущества серии JPX
- Возможность автоматизации – подключение цифрового блока управления
- Простота обслуживания – удобный доступ к основным узлам для быстрой замены и очистки
- Эффективность – стабильная работа без пульсаций, поддержание заданного потока
- Точность дозирования – минимальная погрешность подачи благодаря продуманной конструкции клапанов
- Надежность – прочный корпус и износостойкие материалы увеличивают срок службы
- Компактность – удобная интеграция в технологические системы
- Гибкость в настройке – плавное регулирование расхода от 0 до 100%
| Модель | Производительность | Давление | Патрубки | Привод | Количество пульсаций |
|---|---|---|---|---|---|
| JPX | 1 - 230 л/ч | 8 - 400 бар | DN6 - 15 под приварку | 0,37 кВт | 96 - 144 ход/мин |
| * Характеристики зависят от конкретной модели | |||||
Настройка плунжера и уплотнения
- Уплотнение должно обеспечивать герметичность без чрезмерного натяжения, чтобы избежать перегрева и быстрого износа
- При запуске давление на выходе повышается до 30–50% от номинального, чтобы уплотнение адаптировалось
- Если наблюдается утечка, гайку уплотнения подтягивают на 1/6 оборота, избегая чрезмерного сжатия
- Допустимая утечка – 3–5 капель в минуту, это способствует смазке и охлаждению плунжера
- В первые 24 часа работы важно контролировать состояние уплотнения, чтобы избежать его преждевременного износа
Регулировка расхода и калибровка
Насос оснащен ручным маховиком, который позволяет плавно изменять расход в диапазоне 0–100%.
- Перед регулировкой ослабьте фиксатор, чтобы не повредить механизм
- Поверните маховик до нужной отметки, например, 60% от максимального расхода
- Один полный оборот соответствует изменению расхода на 10%
- После настройки зафиксируйте регулятор, чтобы избежать случайных изменений
- Для точного контроля рекомендуется проводить первичную калибровку и сравнивать фактические показатели с заданными значениями

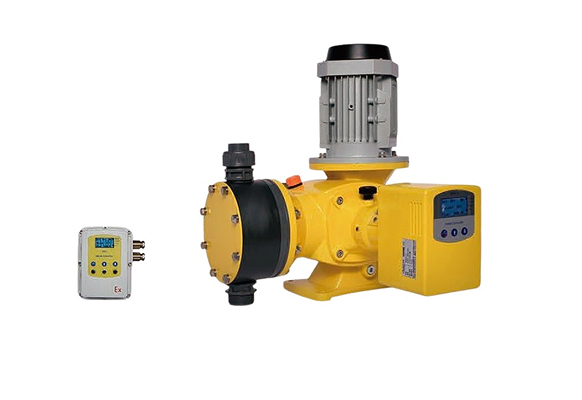

Цифровой блок управления насосами JPX
Для автоматизации работы насосов предусмотрен цифровой блок управления, который заменяет механическую регулировку. Он монтируется вместо ручного регулятора и позволяет точно настраивать параметры работы
Преимущества
- Регулировка хода в диапазоне 0–100% без внешнего управляющего оборудования
- Автоматическая настройка исключает влияние пульсации на работу насоса
- Высокая точность регулировки и возможность калибровки
- Автоматическое сохранение настроек при отключении питания
- ЖК-дисплей отображает установленные параметры, фактический расход и другие рабочие данные
- Простая установка и возможность использования как в стандартной, так и во взрывобезопасной среде
Цифровой блок делает насосы JPX удобными для автоматизированных систем, повышая их эффективность и снижая затраты на обслуживание
Серия дозирующих насосов Ligao JPX – это надежное и точное решение для промышленных процессов, требующих точной подачи жидкости. Прочная конструкция, удобная настройка расхода и возможность автоматизации делают их универсальным выбором для различных отраслей
Использование насосов этой серии повышает производительность, снижает риск ошибок и упрощает управление технологическими процессами. Благодаря высокой точности дозирования, надежной гидравлической системе и адаптации к разным рабочим условиям, JPX обеспечивает стабильную и эффективную работу в долгосрочной перспективе
