Мембранный дозирующий насос JYPG воплощает передовые решения в области точного перемещения жидкостей. Разработанный с учетом современных технологических требований, насос представляет собой надежный инструмент для дозирования в различных производственных условиях
Инженерные характеристики серии JYPG демонстрируют высокий уровень производственных возможностей. Рабочий диапазон давления до 70 МПа позволяет решать сложные технологические задачи. Точность дозирования ±1% обеспечивает надежность при работе с различными средами
Конструкция и принцип действия

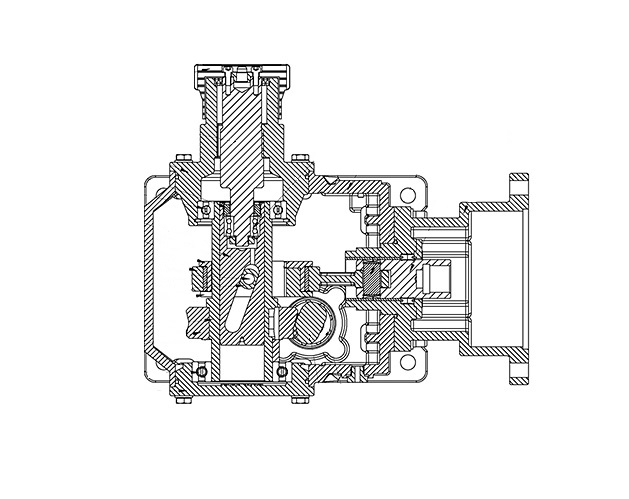

Привод насоса JYPG - это точный механизм преобразования энергии. Разработанная кинематическая схема преобразует вращение электродвигателя в точные возвратно-поступательные перемещения с минимальными энергетическими потерями
Работа основана на последовательном преобразовании механической энергии. Тщательно спроектированная трансмиссия с червячными передачами и эксцентриковыми механизмами обеспечивает плавность и контроль каждого рабочего цикла
гидравлическая часть

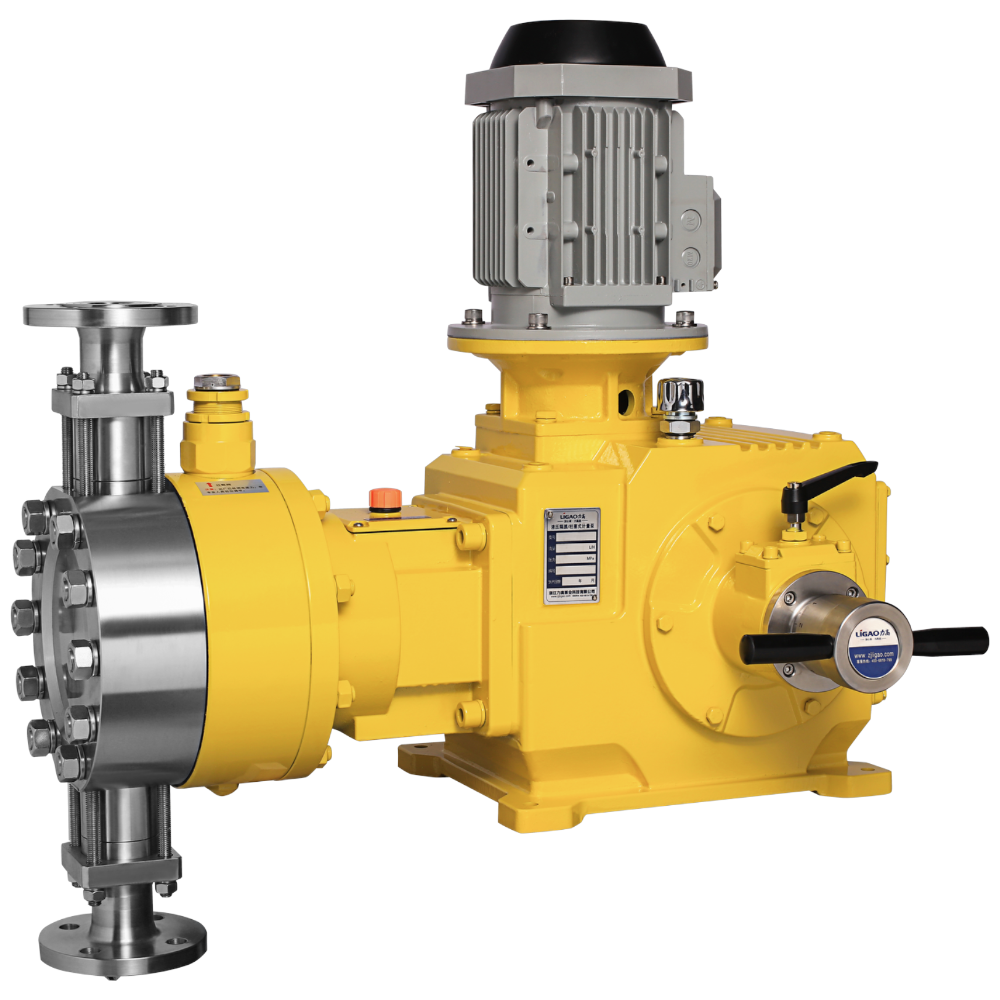

конструкция

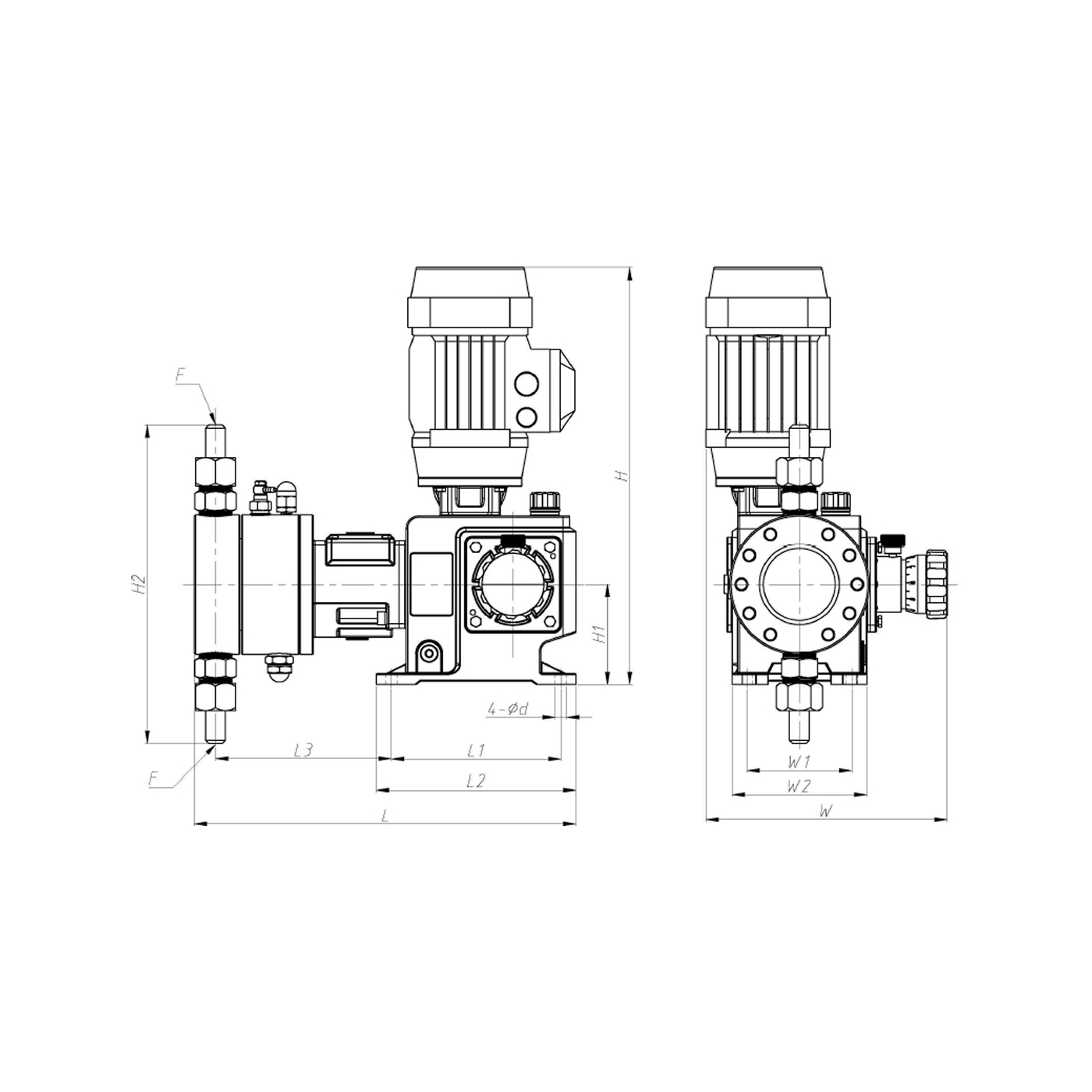

габариты
Особенности механизма регулировки
Регулировочный механизм JYPG - результат инженерного анализа. Независимая опорная система, минимизация боковых нагрузок и точное позиционирование создают условия для стабильной и долговечной работы
Преимущества
- Высокая точность
Дозирование с погрешностью ±1%, которое значительно превосходит возможности механических систем - Широкий диапазон применения
Работа в температурном режиме от -20°C до 100°C с агрессивными средами - взрывоопасными, токсичными, химически активными - Долговечность конструкции
Ресурс мембраны до 8000 часов, встроенные системы контроля, многоуровневая защита от внештатных ситуаций - Электронное управление
Полный контроль с диапазоном 0-100%, быстрая адаптация параметров, автоматическое сохранение режимов работы - Экономичность
Низкие эксплуатационные затраты, модульная конструкция, простое обслуживание и замена компонентов - Безопасность
Быстрое реагирование на отклонения, визуальная и цифровая сигнализация изменений режима работы - Универсальность
Совместимость с различными производственными задачами, возможность установки систем обогрева и охлаждения - Компактность
Малые габариты, низкий уровень шума, простота интеграции в технологические линии
| Характеристика | Параметр | ||
|---|---|---|---|
| Производительность | 80 — 11500 л/ч | ||
| Давление (5,5 — 15 кВт) | 4 — 700 бар | ||
| Патрубки | DN15 - 100 фланцы | ||
| Привод | 5,5 — 7,5/11/15 кВт | ||
| Количество пульсаций | 144 ход/мин | ||
| Данные предоставляются производителем и отражают основные технические показатели | |||
Конструкция и принцип действия
Привод насоса JYPG - это точный механизм преобразования энергии. Разработанная кинематическая схема преобразует вращение электродвигателя в точные возвратно-поступательные перемещения с минимальными энергетическими потерями
Работа основана на последовательном преобразовании механической энергии. Тщательно спроектированная трансмиссия с червячными передачами и эксцентриковыми механизмами обеспечивает плавность и контроль каждого рабочего цикла
Особенности механизма регулировки
Регулировочный механизм JYPG - результат инженерного анализа. Независимая опорная система, минимизация боковых нагрузок и точное позиционирование создают условия для стабильной и долговечной работы

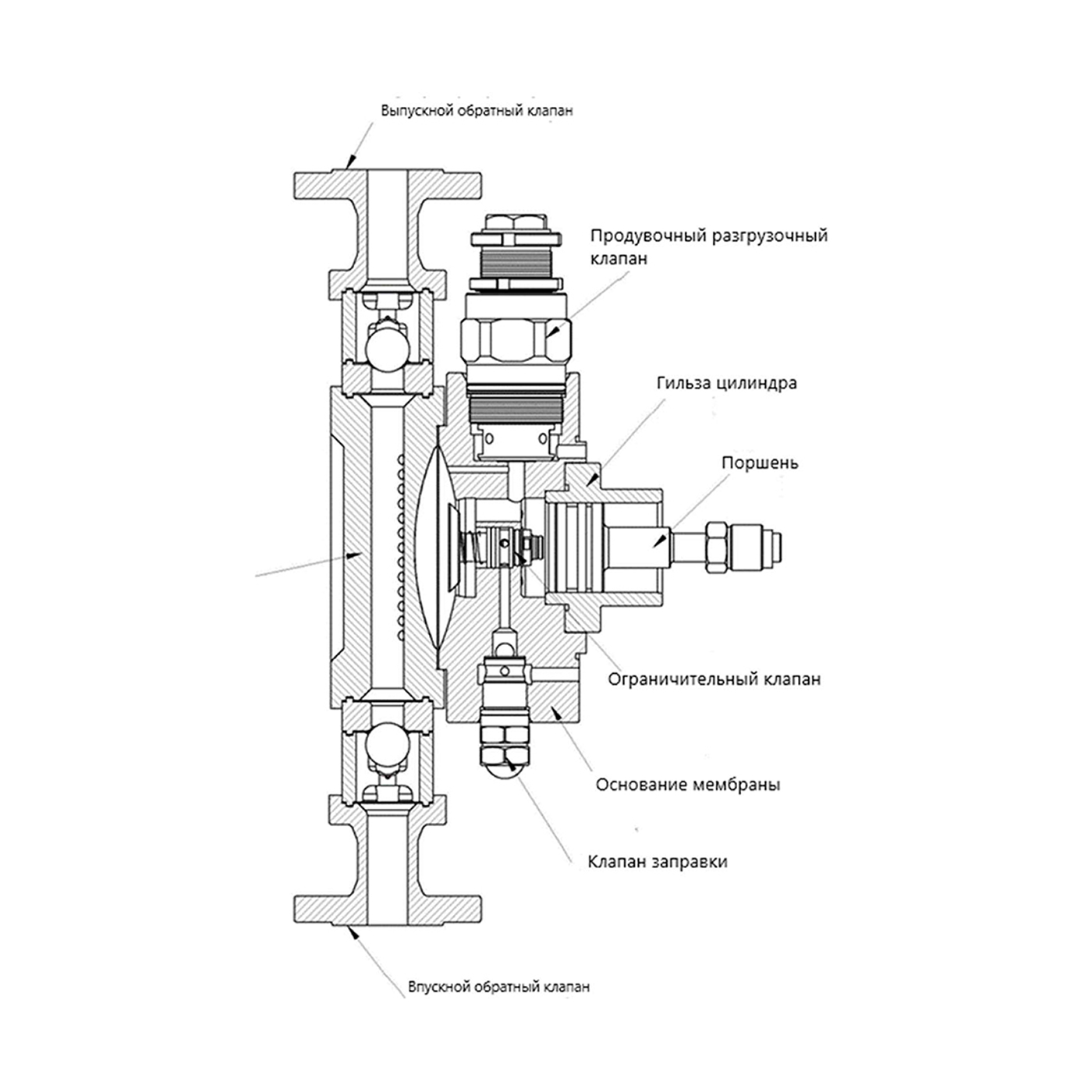

Устройство проточной части и принцип работы
Гидравлическая система насоса - сложный взаимосвязанный комплекс. Интегрированная мембранная конструкция полностью исключает контакт перекачиваемой среды с гидравлическими компонентами, что гарантирует чистоту и безопасность процесса
Многоуровневая защита JYPG включает механизмы контроля целостности. Двухмембранная система с электронным реагированием на отклонения обеспечивает максимальную эксплуатационную безопасность
Цифровой блок управления
Электронный интерфейс насоса JYPG - современная система управления с расширенными диагностическими возможностями. Цифровое регулирование в диапазоне 0-100% позволяет настраивать дозирование
- Универсальный диапазон регулировки от 0 до 100%, обеспечивающий полный контроль над процессом дозирования
- Автономность системы — не требуется никакое дополнительное управляющее оборудование
- Интеллектуальная система автоматической регулировки, которая не создает пульсаций в работе насоса
- Высокоточная настройка с встроенной функцией калибровки расхода для максимальной производительности
- Оптимальная интеграция в производственные процессы с существенным снижением эксплуатационных затрат
- Гибкость управления — возможность работы как в автоматическом, так и в ручном режимах
- Постоянный мониторинг с автоматической обратной связью после каждой регулировки
- Надежность системы — полное сохранение настроек при внезапном отключении электропитания
- Информативный ЖК-дисплей с отображением установленного и фактического процента расхода, а также объема в литрах
- Модульная конструкция для универсальной совместимости с различными типами насосов и простоты обслуживания
Дозирующий насос серии JYPG демонстрирует высокий уровень инженерной мысли. Каждый элемент направлен на достижение точности, надежности и эффективности в сложных производственных условиях
