Насосы Ligao серии JYPX предназначены для точной и надежной подачи жидкостей на промышленных объектах. Их используют в химии, нефтехимии, фармацевтике и других производствах, где важна точность дозировки и надежность оборудования
Конструкция насосов отличается надежностью и долговечностью благодаря использованию высококачественных материалов. Насосы серии JPD оснащены пневматическим приводом, что делает их безопасными для применения во взрывоопасных зонах
Конструкция и принцип работы
Насосы JYPX используют гидравлическую мембрану, которая двигается вперед и назад. Это создает давление, обеспечивая забор и подачу жидкости. Когда мембрана отводится назад, впускной клапан открывается, и жидкость поступает в насос. При движении вперед давление возрастает, закрывая впускной и открывая выпускной клапан, через который жидкость идет дальше в систему
Особенность этой конструкции заключается в снижении нагрузки на мембрану, увеличивая срок ее службы
Двойная мембрана
Некоторые модели JYPX оснащены двойной мембраной для дополнительной защиты. Если одна из мембран повреждается, вторая предотвращает вытекание жидкости наружу. Это особенно важно при работе с токсичными или агрессивными жидкостями, обеспечивая дополнительную безопасность эксплуатации

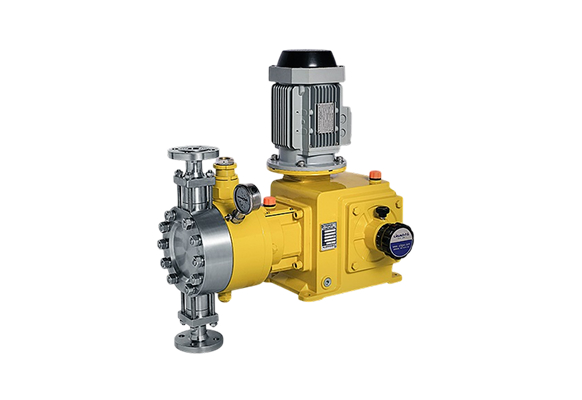

Двойная мембрана и манометр

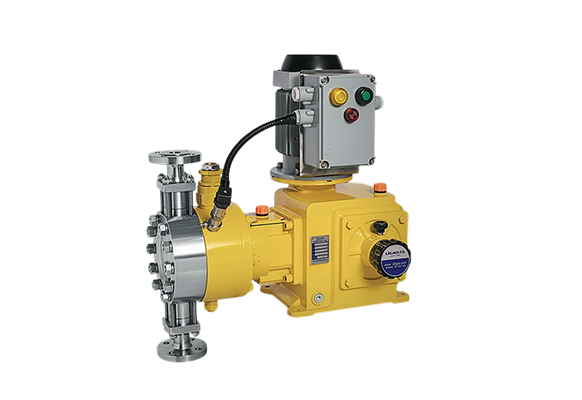

Двойная мембрана, сенсор и система тревоги

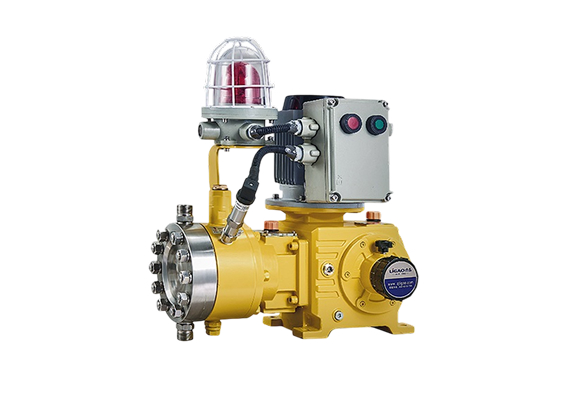

Двойная мембрана, сенсор и система тревоги EX
Преимущества
Серия JYPX обладает несколькими важными преимуществами:
- Высокая точность дозирования и стабильность работы
- Надежная и долговечная конструкция
- Простота технического обслуживания благодаря доступности основных деталей
- Гибкость настройки производительности под любые производственные задачи
- Возможность автоматизации с цифровым управлением
Эти особенности делают серию JYPX универсальной для различных промышленных применений
| Модель | Производительность | Давление | Патрубки | Привод | Количество пульсаций |
|---|---|---|---|---|---|
| JYPX | 1 - 210 л/ч | 9 - 600 бар | DN6 - 15 под приварку | 0,37 кВт | 96 - 144 ход/мин |
| * Характеристики зависят от конкретной модели | |||||
Особенности механизма регулировки
Производительность насосов регулируется за счет изменения длины хода мембраны. Настройку можно проводить плавно от 0 до 100%, а точность регулировки составляет ±1% при нагрузке от 30% до 100%. Это позволяет точно контролировать подачу жидкости в зависимости от потребностей производства
Устройство проточной части
Проточная часть насосов серии JYPX изготавливается из качественной нержавеющей стали (AISI304 или AISI316L), что защищает от коррозии и позволяет использовать насосы для агрессивных жидкостей. Мембраны выполнены из PTFE (тефлон) при давлении до 300 бар или из нержавеющей стали при более высоких нагрузках, обеспечивая долгую и безопасную эксплуатацию
Гидравлическая часть
Конструкция
Настройка мембраны и уплотнения
При эксплуатации насосов JYPX необходимо следить за правильной настройкой мембранного уплотнения. Важно обеспечить герметичность без сильного затягивания, так как это может привести к перегреву и быстрому износу. В первые сутки эксплуатации рекомендуется периодически проверять состояние уплотнения. Небольшая утечка (3–5 капель в минуту) допустима, она нужна для охлаждения и смазки мембраны
Регулировка расхода и калибровка
Регулировка производительности осуществляется с помощью удобного ручного регулятора, который позволяет изменять расход от 0 до 100%. Перед настройкой нужно ослабить фиксатор регулятора, после чего выставить нужное значение расхода и снова зафиксировать положение. Для поддержания точности рекомендуется периодически проводить калибровку насоса

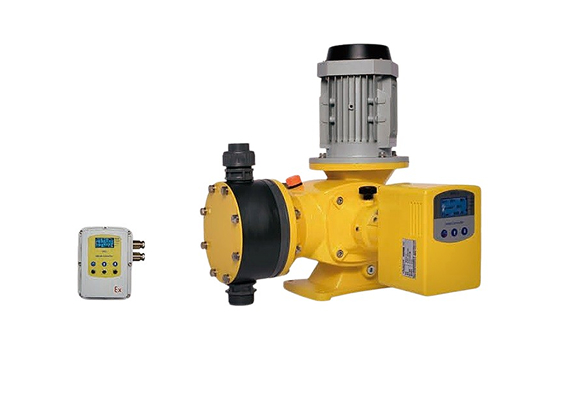

Цифровой блок управления насосами JYPX
Для облегчения работы и автоматизации насосы серии JYPX могут быть оборудованы цифровым блоком управления. Он устанавливается вместо механического регулятора и позволяет задавать параметры работы более точно и удобно. На экране отображаются все рабочие данные, а настройки автоматически сохраняются даже при отключении питания
Это делает насосы JYPX удобными для интеграции в современные автоматизированные производственные системы
Первый запуск
Перед запуском насоса важно проверить корректность подключения, убедиться в наличии гидравлической жидкости и масла в редукторе, а также удалить воздушные пробки из системы. Запускать насос необходимо плавно, постепенно выводя его на рабочий режим, чтобы предотвратить перегрузки и продлить срок службы оборудования
Насосы Ligao серии JYPX — это надежное, точное и безопасное решение для точного дозирования жидкостей на промышленных объектах. Благодаря продуманной конструкции, простоте настройки и возможности автоматизации эти насосы могут эффективно использоваться в самых разных производственных условиях
