Мембранный дозирующий насос Ligao серии KD — это надёжное оборудование для точного дозирования жидких сред. Конструкция с пружинным возвратно-поступательным механизмом обеспечивает стабильную работу, экономичность и простоту обслуживания. Такие насосы широко применяются в химической, нефтяной, пищевой, фармацевтической, бумажной и других отраслях, где необходима контролируемая подача реагентов и жидкостей различной вязкости и агрессивности
Конструкция и принцип работы
Работа насоса основана на мембранном механизме с возвратной пружиной
Цикл включает две стадии:
- Нагнетание: эксцентрик сжимает пружину и перемещает ползун вперёд. Мембрана деформируется, создавая давление и вытесняя жидкость в нагнетательный трубопровод
- Всасывание: пружина разжимается, шатун возвращается назад, мембрана изменяет форму в обратном направлении, создавая вакуум и засасывая жидкость в камеру

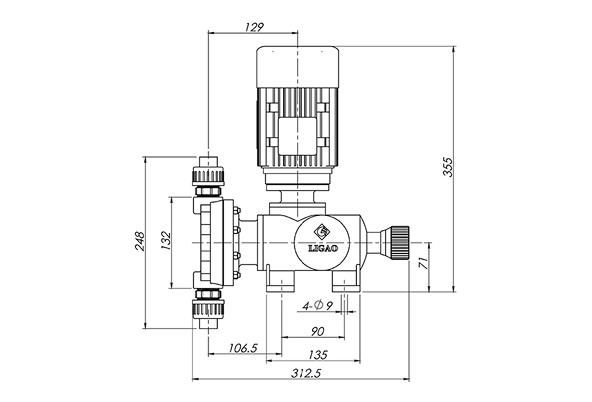

Габариты
Калибровка
Такая конструкция обеспечивает точность дозирования и низкое энергопотребление. Насосы KD рассчитаны на перекачивание жидкостей с температурой от –10 °С до +45 °С и вязкостью до 1000 сП при условии отсутствия твёрдых частиц
Регулировка потока

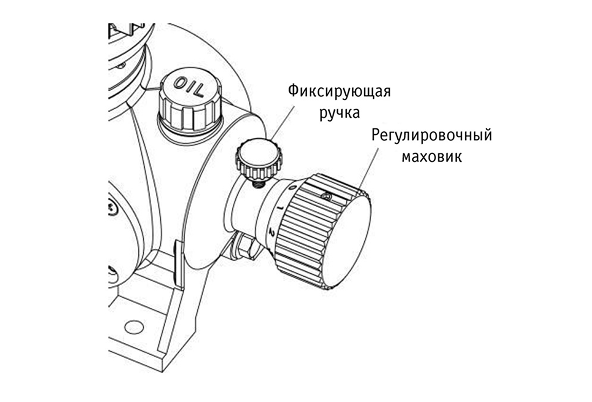

Настройка расхода осуществляется вручную с помощью маховика. Диапазон регулировки — от 0 % до 100 % от номинального расхода
Порядок настройки:
- Ослабить ручку замка, повернув её против часовой стрелки
- Установить нужное значение, вращая маховик (один оборот соответствует 10 % расхода)
- Зафиксировать настройку, затянув ручку блокировки

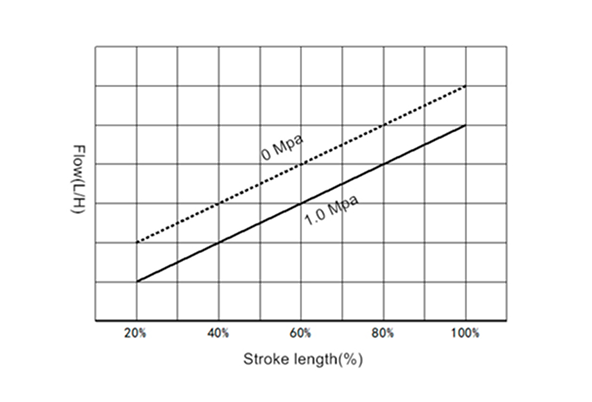

Дополнительно выполняется калибровка: при нескольких значениях длины хода измеряется фактический расход и строится кривая, отражающая соотношение между длиной хода и подачей при рабочих условиях. Это позволяет учитывать влияние давления и точно настраивать дозирование
Преимущества серии KD
- Надёжная мембранно-пружинная конструкция
- Диапазон производительности от 15 до 180 л/ч при давлении до 8 Бар
- Варианты исполнения проточной части из ПВХ, нержавеющей стали 304/316 или PVDF
- Возможность работы с агрессивными средами
- Высокая точность дозирования (±1 % в диапазоне 30–100 %)
- Низкое энергопотребление и простота обслуживания
- Наличие моделей со взрывозащищёнными и частотно-регулируемыми двигателями
Кому подойдёт
Серия KD предназначена для предприятий, где требуется стабильное и точное дозирование реагентов. Насосы применяются в нефтехимии, пищевой и фармацевтической промышленности, целлюлозно-бумажном производстве, сельском хозяйстве и экологических установках
| Характеристика | Показатель |
|---|---|
| Проточная часть на выбор | PVC, PVDF, PTFE, AISI304/316 |
| Производительность | 15 — 180 л/ч |
| Давление | 5 — 8 бар |
| Количество пульсаций | 58 — 115 ход/мин |
| Привод | 0,18 кВт |
| Сведения основаны на данных производителя и демонстрируют ключевые эксплуатационные характеристики | |
Эти насосы выбирают компании, которым важна надёжность оборудования, точность подачи и универсальность применения при работе в разных условиях эксплуатации
Если вам нужно подобрать модель под конкретные задачи, свяжитесь с нами. Наши специалисты помогут рассчитать параметры, подобрать исполнение и дадут рекомендации по эксплуатации
